TGK
Dachdurchführungen

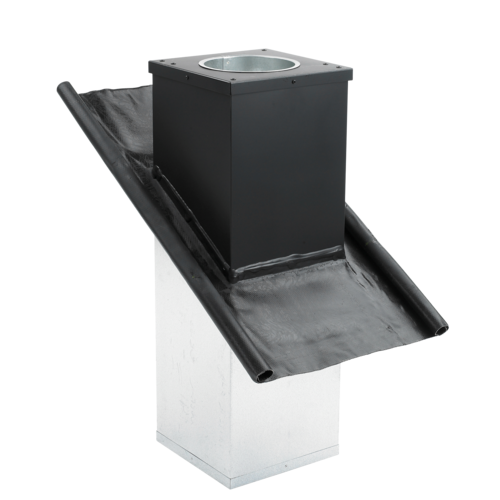

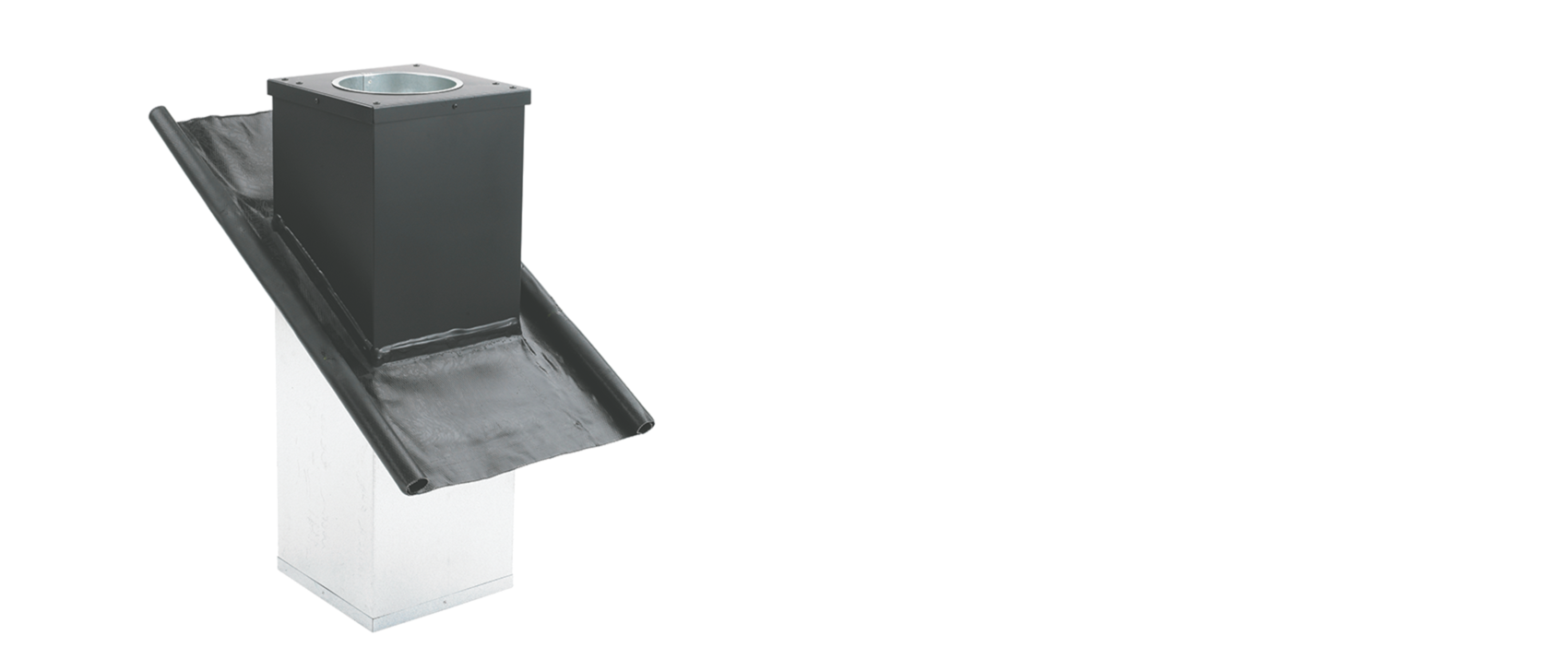

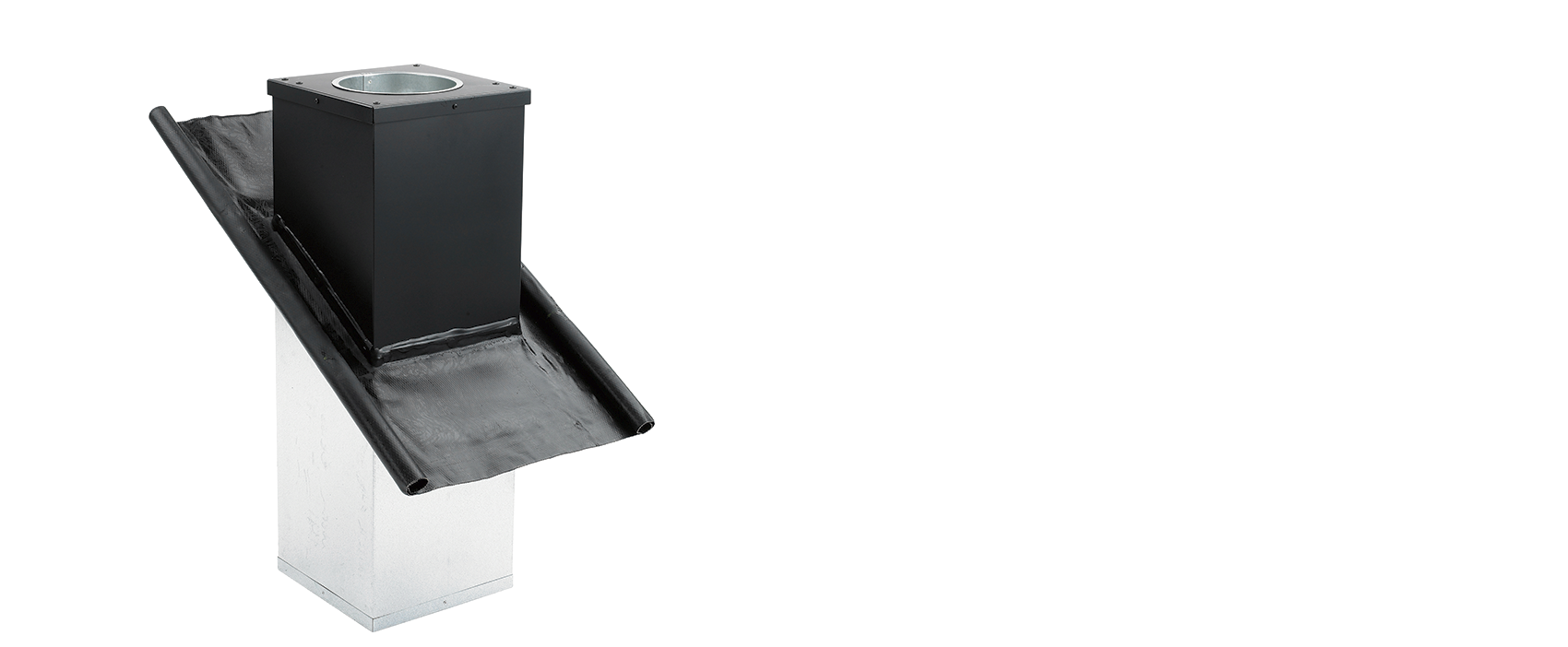

Quadratische Dachdurchführung für DTH und DTV Dachventilatoren, die auf der Dachdurchführung montiert werden.
Quadratische Dachdurchführung für DTH und DTV Dachventilatoren, die auf der Dachdurchführung montiert werden.
Die Dachdurchführung TGK wird standardmäßig in 3 Längen und 6 Größen mit PERFORM-Flansch oder Zink-Flansch geliefert, die zur aktuellen Dachneigung passt. Alternativ kann die Dachdurchführung auch ohne Flansch geliefert werden. Dies muss bei der Bestellung angegeben werden.
Der PERFORM-Flansch ist wählbar in den Farben:
Graphitschwarz RAL 9011
Staubgrau RAL 7037
Graubraun RAL 8019
Rotbraun RAL 8012
Die Dachdurchführung TGR ohne Flansch ist unlackiert (galvanisiert).

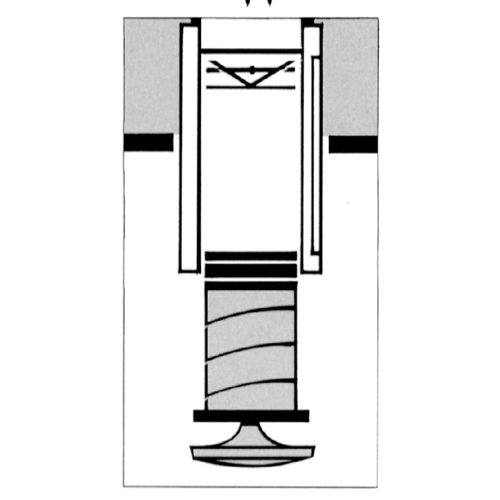

Mit dem EXHAUSTO Dachventilator, der Dachdurchführung sowie dem Diffusor am Anschlussstutzen der Dachdurchführung wird eine optimale lüftungstechnische Lösung bei minimalem Platzbedarf erzielt, z.B. bei flachen oder schrägen Dächern mit kleinem Abstand zur Abluftstelle.
Bei großem Abstand zwischen Dachdurchführung und Abluftarmatur ist Verlängerung mit Spirorohren oder dergleichen mit Nippelanschluss direkt am Stutzen der Dachdurchführung möglich.

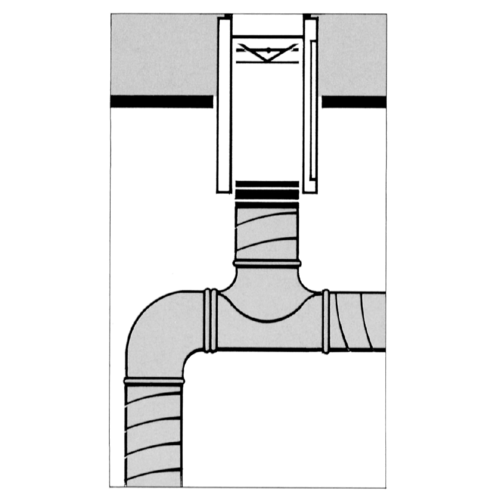

Falls Lüftung von mehreren Stellen erforderlich ist, lassen sich unten am Anschlussstutzen der Dachdurchführung ein Spirorohr mit Nippel oder T-Rohr, Schallschleusen u.a.m. für ein komplettes Kanalsystem mit Anschluss an den gewünschte Abluftstellen montieren.

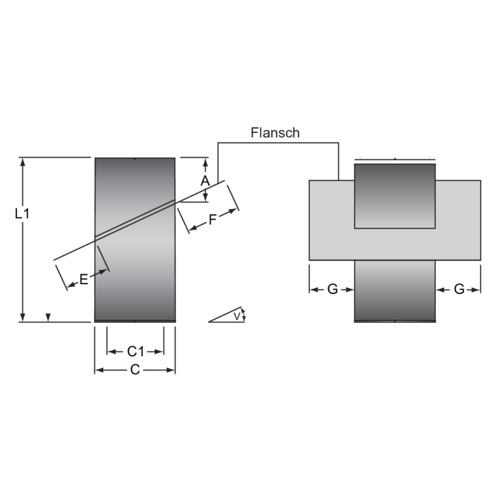

| Varianten | C (mm) | L1 (mm) | Gewicht (kg) | C1 (mm) |
|---|---|---|---|---|
| TGK160-600 | 267 mm | 600 mm | 15 kg | 160 |
| TGK160-900 | 267 mm | 900 mm | 17 kg | 160 |
| TGK160-1200 | 267 mm | 1200 mm | 20 kg | 160 |
| TGK200-600 | 307 mm | 600 mm | 16 kg | 200 |
| TGK200-900 | 307 mm | 900 mm | 19 kg | 200 |
| TGK200-1200 | 307 mm | 1200 mm | 22 kg | 200 |
| TGK250-600 | 357 mm | 600 mm | 19 kg | 250 |
| TGK250-900 | 357 mm | 900 mm | 23 kg | 250 |
| TGK250-1200 | 357 mm | 1200 mm | 27 kg | 250 |
| TGK315-600 | 422 mm | 600 mm | 23 kg | 315 |
| TGK315-900 | 422 mm | 900 mm | 27 kg | 315 |
| TGK315-1200 | 422 mm | 1200 mm | 32 kg | 315 |
| TGK400-600 | 507 mm | 600 mm | 26 kg | 400 |
| TGK400-900 | 507 mm | 900 mm | 31 kg | 400 |
| TGK400-1200 | 507 mm | 1200 mm | 37 kg | 400 |
| TGK450-900 | 607 mm | 900 mm | 50 kg | 500 |
| TGK450-1200 | 607 mm | 1200 mm | 65 kg | 500 |
Winkel v | A (mm) | E (mm) | F (mm) | G (mm) |
0° < v ≤ 2° | 300 | 100 | 100 | 100 |
2° < v ≤ 60° | 250 | 250 | 300 | 250 |
Abweichende Maße bei einem Zinkflansch: | 100 | 100 |
Vinkel v | A [mm] | E [mm] | G [mm] | F [mm] |
0°< v ≤ 2° | 300 | 100 | 100 | 100 |
2°< v ≤ 60° | 250 | 250 | 250 | 300 |
| Varianten | Max. Dachneigung ° |
|---|---|
| TGK160-600 | 30 |
| TGK160-900 | 45 |
| TGK160-1200 | 60 |
| TGK200-600 | 30 |
| TGK200-900 | 45 |
| TGK200-1200 | 60 |
| TGK250-600 | 30 |
| TGK250-900 | 45 |
| TGK250-1200 | 60 |
| TGK315-600 | 30 |
| TGK315-900 | 45 |
| TGK315-1200 | 60 |
| TGK400-600 | 30 |
| TGK400-900 | 45 |
| TGK400-1200 | 60 |
| TGK450-900 | 45 |
| TGK450-1200 | 60 |

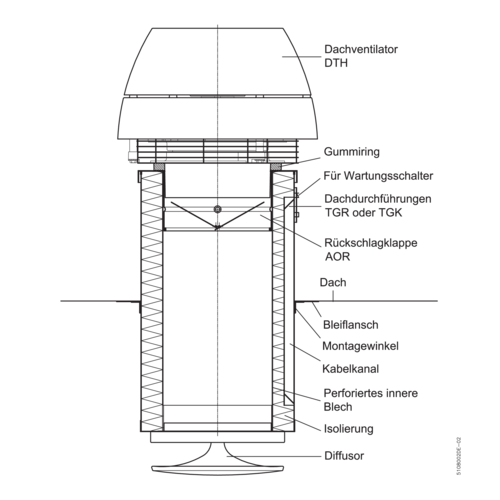

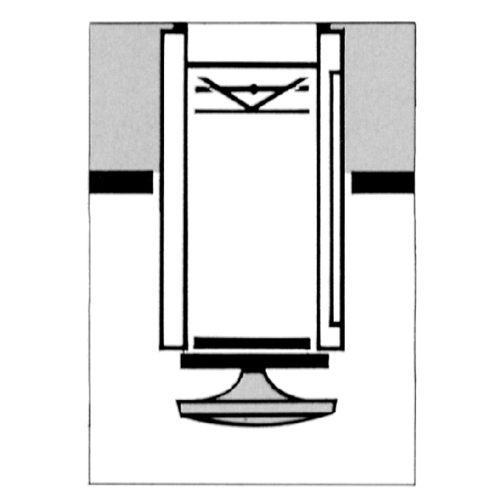

Die Dachdurchführung ist schall- und kondensisoliert. Um eine Übertragung von Vibrationen auf die Dachdurchführung zu vermeiden, wurde der Ventilator mit einem Gummiring ausgerüstet.
Die Dachdurchführungen sind durch den eingebauten Kabelkanal für Elektrokabel vorbereitet. Das Installationskabel wird unten in den Kabelkanal gesteckt und oben am Wartungsschalter, der in der Regel keine EXHAUSTO-Lieferung ist, herausgezogen. Der Wartungsschalter wird direkt an der Dachdurchführung montiert.

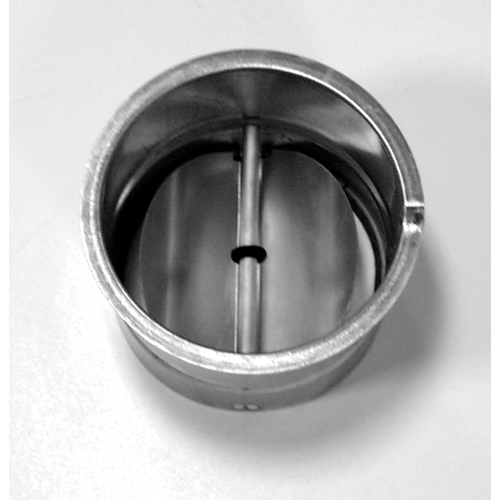

Die Durchführungen sind standardmäßig mit einem Überdruckklappe AOR ausgestattet, können aber auch auf Anfrage ohne geliefert werden.
Bei der Reinigung der Durchführung und/oder des Anschlusskanals kann die Überdruckklappe ohne Werkzeug leicht demontiert werden.
Die Überdruckklappe AOR öffnet sich, wenn der Ventilator in Betrieb ist.

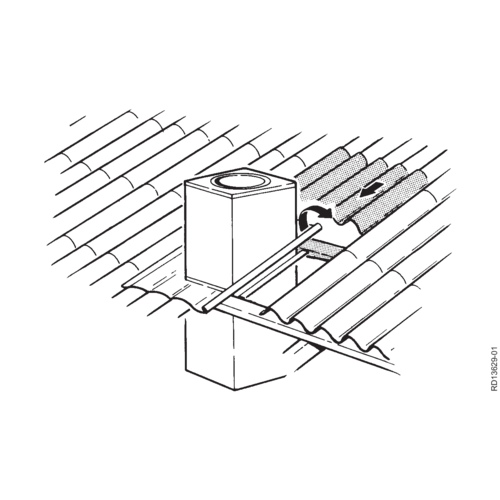

Im Dach wird eine Öffnung gemacht, die ca. 30 mm größer ist als die Dachdurchführung; hineinragende Dachziegel/-platten lösen und wegen des Bleiflansches nach oben schieben.
Die Dachdurchführung vorsichtig im Dach anbringen, so dass der Flansch flächenbündig mit den Dachplatten liegt. Die Montagewinkel an der Dachdurchführung befestigen, so dass die Dachdurchführung etwa 5 mm angehoben wird, wenn die Montagewinkel anschließend an den Dachsparren befestigt werden. Dadurch wird gewährleistet, dass das gesamte Gewicht auf den Montagewinkeln ruht.
Den Flansch ausrollen und vorsichtig durch Festklopfen angleichen (bei PERFORM mit einem Gummihammer oder Sandsack) und hineinragende Dachziegel/-platten über den Flansch zurücklegen.
Mit dem EXHAUSTO Dachventilator, der Dachdurchführung sowie dem Diffusor am Anschlussstutzen der Dachdurchführung wird eine optimale lüftungstechnische Lösung bei minimalem Platzbedarf erzielt, z.B. bei flachen oder schrägen Dächern mit kleinem Abstand zur Abluftstelle.
Bei großem Abstand zwischen Dachdurchführung und Abluftelement ist eine Verlängerung mit Rundrohr mit einem Steckverbinder direkt am Stutzen der Dachdurchführung möglich.
Wenn eine Abluft an mehreren Absaugstellen erforderlich ist, lässt sich am Anschlussstutzen der Dachdurchführung ein Rundrohr mit einem Steckverbinder oder T-Stück, Schalldämpfern u.a.m. für ein komplettes Kanalsystem montieren.
17 Varianten
