TWISTED® Design-Dralldurchlass, quadratisch
Dralldurchlässe
TWISTED® Design-Dralldurchlass, quadratisch
Dralldurchlässe
Der TWISTED® Design-Dralldurchlass in quadratischer Ausführung für den Einbau in Rasterdecken.
TWISTED® Design-Dralldurchlass, quadratisch
Der Design-Dralldurchlass TWISTED® für Zuluft oder Abluft kombiniert High-Tech-Niveau durch die patentierte Luftverteilung mit einem breiten Anwendungsspektrum und Gestaltungsvielfalt für jede Raumsituation durch AldesArchitect®.

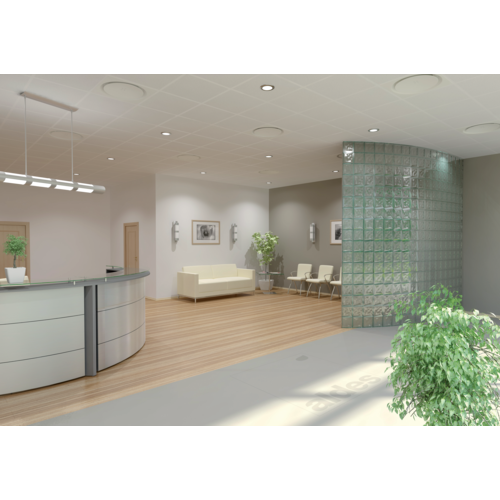

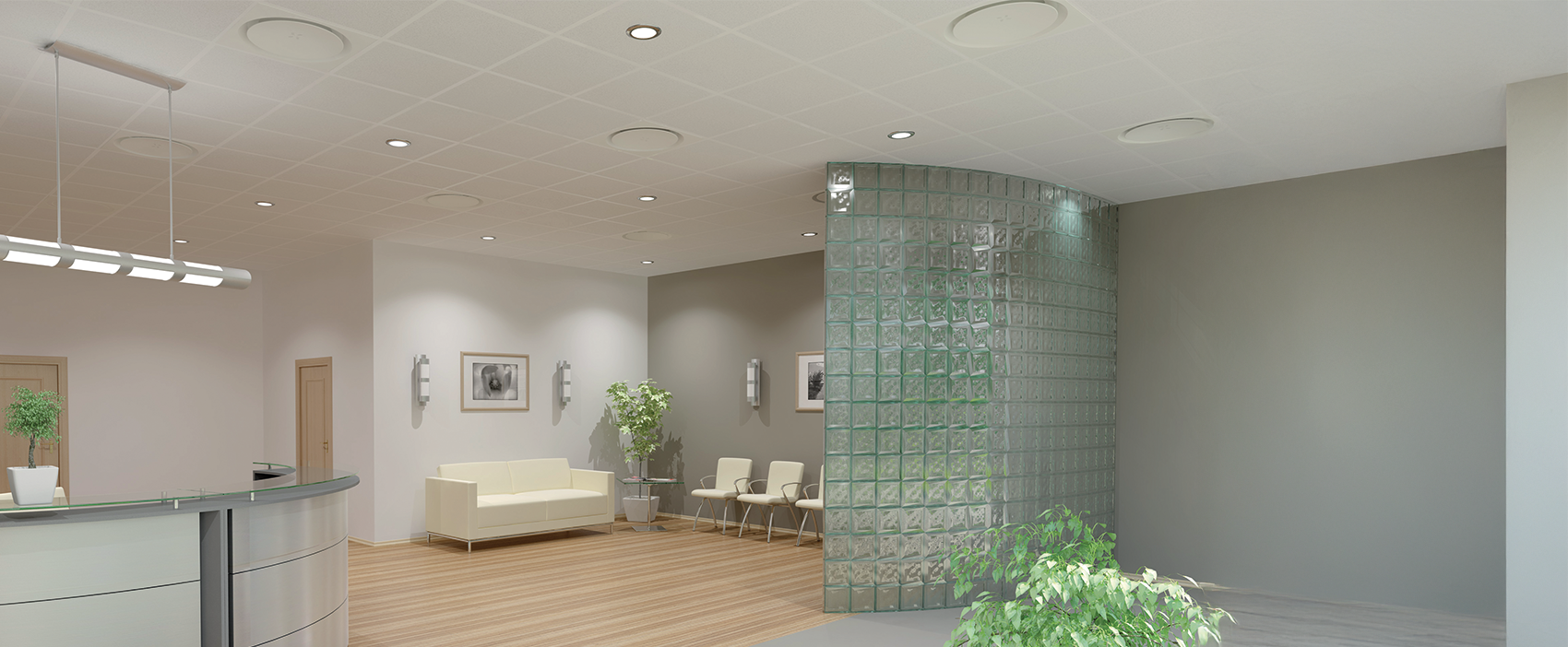

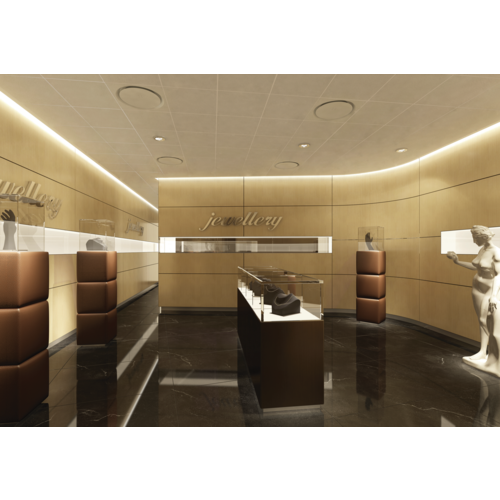

TWISTED® wurde entwickelt zur Deckenmontage in Büros, Ladenlokalen, Restaurants und Bildungseinrichtungen bei Neubauten oder Renovierungsprojekten.
Der Clou der patentierten Konstruktion des TWISTED® liegt darin, dass die Drallerzeugung im Anschlusskasten erfolgt. So gelangt die Luft in einer Wirbelbewegung in den jeweiligen Raum. Zusätzliche Luftleitelemente sind nicht notwendig, ebenso wenig die damit verbundenen Einstellarbeiten bei der Montage.
Die Oberfläche des Dralldurchlasses ist glatt und entsprechend leichter zu reinigen. Der Teller der Frontplatte kann geöffnet werden und ermöglicht die einfache Reinigung der Frontplatte und des Anschlusskastens.
TWISTED® hält den Luftstrom an der Decke (Coanda-Effekt), sorgt für die dauerhafte Vermischung mit der Raumluft, eine gleichmäßige Raumtemperatur und stellt so ein angenehmes Aufenthaltsklima sicher.
Mit einem Kapazitätsbereich von 150 m³/h bis 650 m³/h ist TWISTED® ideal für Anwendungen mit variablem Volumenstrom und ist für die Montage in einer Rasterdecke geeignet.
TWISTED® wurde entwickelt zur Deckenmontage in Büros, Ladenlokalen, Restaurants und Bildungseinrichtungen bei Neubauten oder Renovierungsprojekten.
Der Clou der patentierten Konstruktion des TWISTED® liegt darin, dass die Drallerzeugung im Anschlusskasten erfolgt. So gelangt die Luft in einer Wirbelbewegung in den jeweiligen Raum. Zusätzliche Luftleitelemente sind nicht notwendig, ebenso wenig die damit verbundenen Einstellarbeiten bei der Montage.
Die Oberfläche des Dralldurchlasses ist glatt und entsprechend leichter zu reinigen. Der Teller der Frontplatte kann geöffnet werden und ermöglicht die einfache Reinigung der Frontplatte und des Anschlusskastens.
TWISTED® hält den Luftstrom an der Decke (Coanda-Effekt), sorgt für die dauerhafte Vermischung mit der Raumluft, eine gleichmäßige Raumtemperatur und stellt so ein angenehmes Aufenthaltsklima sicher.
Mit einem Kapazitätsbereich von 150 m³/h bis 650 m³/h ist TWISTED® ideal für Anwendungen mit variablem Volumenstrom und ist für die Montage in einer Rasterdecke geeignet.
Produktvorteile
- Ideal für variable Volumenströme geeignet
- Öffenbare Frontplatte zur einfachen Reinigung gemäß VDI 6022
- Einfache Installation in der Rasterdecke
- Farbliche Gestaltungsmöglichkeiten mit AldesArchitect® (optional)
- Neubau
- Renovierung
- Büro- und Gewerbeimmobilien
- Bildungseinrichtungen

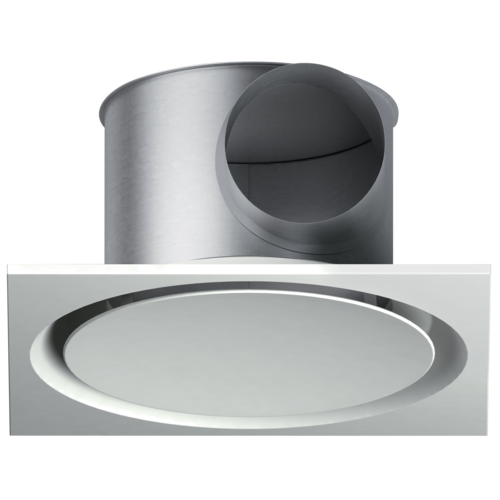

Der TWISTED® Design-Dralldurchlass in quadratischer Ausführung wird in Rasterdecken installiert. Durch die patentierte Konstruktion wird die Wirbelbewegung bereits im Anschlusskasten erzeugt. Die Zuluft gelangt ohne zusätzliche Luftleitelemente in den jeweiligen Raum und ermöglicht eine sehr schnelle Vermischung der Zuluft mit der Raumluft.
- ideal für die Ausblasung von kalter und warmer Luft mit großen Temperaturunterschieden und niedriger Deckenhöhe und für eine hohe Durchmischung
- geeignet für variable Luftvolumenströme
- quadratische Ausführung für Rasterdecken
- Frontplatte und öffenbarer Teller aus lackiertem Stahl
- Runder Anschlusskasten aus verzinktem Stahlrohr, Kanalanschluss für runde Leitung DN 200
- Standardausführung in RAL 9010 matt 30%
- Anschlusskasten für Sichtmontage in lackierter Ausführung erhältlich
-
Gestaltungsmöglichkeiten mit AldesArchitect®:
- Essentielles Finish: Es stehen bis zu 100 verschiedene RAL-Farbtöne zur Verfügung
- Elegantes Finish: Oberflächen in Metallic-Look oder folierte Oberflächen
- Exklusives Finish: Anspruchsvolle Design-Lösungen mit Unikat-Charakter. Farben, Muster und Oberflächen werden maßgeschneidert für Ihr jeweiliges Projekt.
| Artikel | P (mm) | W (mm) | Ø D (mm) | Maße A x B (mm) | Nettogewicht (kg) |
|---|---|---|---|---|---|
| A26010600 - TWISTED® Design-Dralldurchlass, 600x600, weiß | 298 |
366 |
200 |
600 x 600 |
6,1 |
| A26010625 - TWISTED® Design-Dralldurchlass, 625x625, weiß | 298 |
366 |
200 |
625 x 625 |
6,3 |
| Komfortluftmenge (m³/h) für Lw < 35 dB(A) (m³/h) | Komfortluftmenge (m³/h) für Lw < 40 dB(A) (m³/h) | Grundlegender Mindestluftstrom (m³/h) | Luftvolumenkoeffizient | ||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 450 |
550 |
150 |
|
Mit unserem Auslegungsprogramm Selector Koanda 3D können Sie Ihr aktuelles Projekt auslegen.
Hierzu können Sie alle Räume mit den gewünschten Durchlässen ausstatten und erhalten alle relevanten Daten wie z.B.
- Schalldruckpegel im Aufenthaltsbereich
- mittlere Restgeschwindigkeit im Aufenthaltsbereich
- Wurfweite der Luft
Unter der Rubrik „Software“ finden Sie den Link zu unserem Auslegungsprogramm Selector Koanda 3D.
