Série ALD 610 - ALD 620 - aluminium
Schlitzdurchlässe
Série ALD 610 - ALD 620 - aluminium
Schlitzdurchlässe

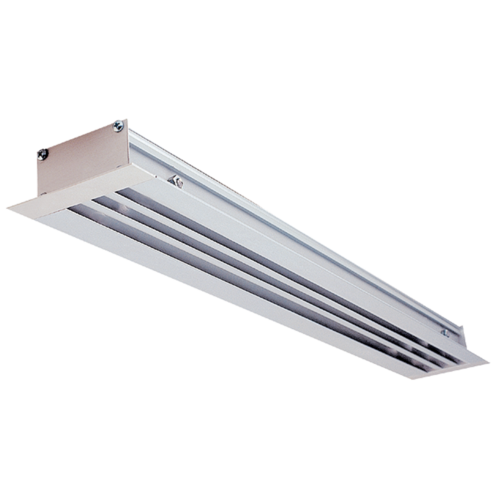

Der ALD 610 - 620 ist ein linearer Aluminium-Diffusor mit festen Schlitzen für die Zuluft oder Abluft in Gewerbegebäuden.
Série ALD 610 - ALD 620 - aluminium
Der ALD 610 - 620 ist ein linearer Aluminium-Diffusor mit festen Schlitzen zur Verteilung oder Rückführung von Luft in Lüftungs- oder Klimaanlagen in gewerblichen Gebäuden. Er ermöglicht einen Luftstrom nach rechts oder links je nach Modell. Er ist mit 1 bis 4 Schlitzen in den Längen 550, 900, 1150 und 1500 mm mit einem 25 mm Rahmen erhältlich. Sein Gehäuse besteht aus stranggepresstem Aluminium. Er ist mit Deflektoren aus stranggepresstem Aluminium sowie einem im Diffusor integrierten Schieber ausgestattet. Die Standardausführung ist in naturbelassenem, satiniertem eloxiertem Aluminium oder in weiß lackiertem Epoxidharz RAL 9003 erhältlich. Alle RAL-Farben sind für eine andere Art der Oberfläche verfügbar. Er wird an der Decke mit verdeckter Schraub- und Brückenbefestigung installiert, die von unten zugänglich ist. Diese Befestigung ist mit allen Deckentypen kompatibel.
Produktvorteile
- geringe Breite,
- eingebautes Register.
Büro- und Gewerbeimmobilien
Der Diffusor ALD 610 - 620 wird an der Decke mit nicht sichtbaren Befestigungen installiert. Er bietet je nach Modell die Möglichkeit, nach rechts oder links zu blasen. Ein Rückluftmodell ist ebenfalls verfügbar.
> Diffusor mit linearen Schlitzen aus Aluminium, > Zuluft oder Abluft, > Möglichkeit der linken oder rechten Zuluft je nach Modell, > 1 bis 4 Schlitze in den Längen 550, 900, 1150 und 1500 mm, > Gehäuse und Deflektoren aus eloxiertem Aluminium, natürliche satinierte Tönung, > Ausführung: - Standard-Epoxy-Lackierung Weiß RAL 9003, - Epoxy-Lackierung in allen anderen RAL-Farben. > In den Diffusor integrierte Schieberegelung, > Unsichtbare Befestigung durch Schrauben in der Anschlussbox, zugänglich von unten am Diffusor, > Anschlussbox mit Laschen zur Befestigung an der Betondecke.
-
accessoire :
- plénum de raccordement en tôle d'acier galvanisé avec piquage côté version simple ou isolée.
Der Diffusor ALD 610 - 620 kann an jeder Art von Decke installiert werden, indem verdeckte Befestigungen mit Schrauben und Bügeln verwendet werden, die von unterhalb des Diffusors zugänglich sind.
| Artikel | Anzahl der Steckplätze |
|---|---|
| A11051750 - ALD611 550 ALU + Register | 1 |
| A11051751 - ALD611 900 ALU + Register | 1 |
| A11051752 - ALD611 1150 ALU + Register | 1 |
| A11051753 - ALD611 1500 ALU + Register | 1 |
| A11051754 - ALD612 550 ALU + Register | 2 |
| A11051755 - ALD612 900 ALU + Register | 2 |
| A11051756 - ALD612 1150 ALU + registre | 2 |
| A11051759 - ALD622 900 ALU + Register | 2 |
| A11051762 - ALD613 550 ALU + Register | 3 |
| A11051763 - ALD613 900 ALU + Register | 3 |
| A11051764 - ALD613 1150 ALU + register | 3 |
| A11051765 - ALD613 1500 ALU + Register | 3 |
| A11051767 - ALD623 900 ALU + register | 3 |
| A11051771 - ALD614 900 ALU + Register | 4 |
| A11051772 - ALD614 1150 ALU + Register | 4 |
| A11051773 - ALD614 1500 ALU + Register | 4 |
| A11051775 - ALD624 900 ALU + Register | 4 |
| A11051850 - ALD611 550 RAL9003 + Register | 1 |
| A11051851 - ALD611 900 RAL9003 + Register | 1 |
| A11051852 - ALD611 1150 RAL9003 + register | 1 |
| A11051854 - ALD612 550 RAL9003 + Register | 2 |
| A11051855 - ALD612 900 RAL9003 + Register | 2 |
| A11051856 - ALD612 1150 RAL9003 + Register | 2 |
| A11051857 - ALD612 1500 RAL9003 + Register | 2 |
| A11051858 - ALD622 550 RAL9003 + Register | 2 |
| A11051859 - ALD622 900 RAL9003 + Register | 2 |
| A11051860 - ALD622 1150 RAL9003 + Register | 2 |
| A11051862 - ALD613 550 RAL9003 + Register | 3 |
| A11051864 - ALD613 1150 RAL9003 + Register | 3 |
| A11051865 - ALD613 1500 RAL9003 + register | 3 |
| A11051866 - ALD623 550 RAL9003 + Register | 3 |
| A11051867 - ALD623 900 RAL9003 + Register | 3 |
| A11051868 - ALD623 1150 RAL9003 + Register | 3 |
| A11051870 - ALD614 550 RAL9003 + Register | 4 |
| A11051871 - ALD614 900 RAL9003 + Register | 4 |
| A11051872 - ALD614 1150 RAL9003 + Register | 4 |
| A11051873 - ALD614 1500 RAL9003 + Register | 4 |
| A11051874 - ALD624 550 RAL9003 + Register | 4 |
| A11051875 - ALD624 900 RAL9003 + Register | 4 |
| A11051876 - ALD624 1150 RAL9003 + Register | 4 |
| A11051877 - ALD624 1500 RAL9003 + register | 4 |
| A11053100 - ALP111 550 PLENUM ALD | |
| A11053101 - ALP111 900 PLENUM ALD | |
| A11053102 - ALP111 1150 PLENUM ALD | |
| A11053103 - ALP111 1500 PLENUM ALD | |
| A11053104 - ALP112 550 PLENUM ALD | |
| A11053105 - ALP112 900 PLENUM ALD | |
| A11053106 - ALP112 1150 PLENUM ALD | |
| A11053107 - ALP112 1500 PLENUM ALD | |
| A11053110 - ALP122 1150 PLENUM ALD | |
| A11053112 - ALP113 550 PLENUM ALD | |
| A11053114 - ALP113 1150 PLENUM ALD | |
| A11053115 - ALP113 1500 PLENUM ALD | |
| A11053116 - ALP123 550 PLENUM ALD | |
| A11053117 - ALP123 900 PLENUM ALD | |
| A11053120 - ALP114 550 PLENUM ALD | |
| A11053121 - ALP114 900 PLENUM ALD | |
| A11053122 - ALP114 1150 PLENUM ALD | |
| A11053123 - ALP114 1500 PLENUM ALD | |
| A11051863 - ALD613 900 RAL9003 + register | 3 |
| A11053113 - ALP113 900 PLENUM ALD |

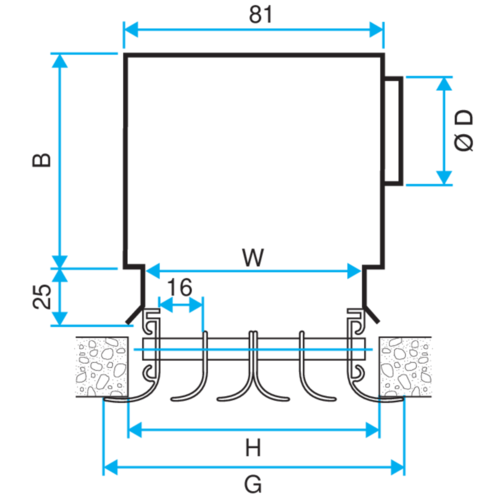

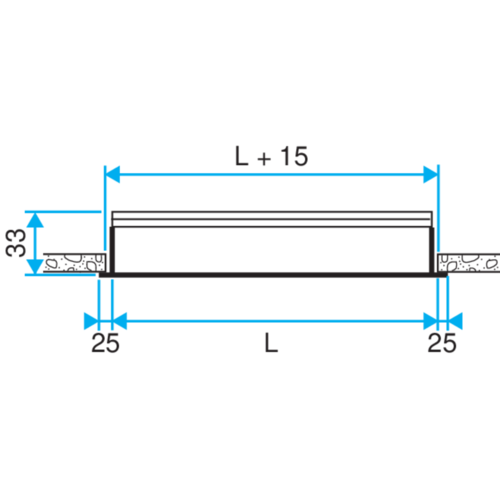

| Artikel | B (mm) | G (mm) | H (mm) | L (mm) | Ø D (mm) |
|---|---|---|---|---|---|
| A11051750 - ALD611 550 ALU + Register | 155 |
50 |
35 |
550 |
125 |
| A11051751 - ALD611 900 ALU + Register | 155 |
50 |
35 |
900 |
125 |
| A11051752 - ALD611 1150 ALU + Register | 155 |
50 |
35 |
1150 |
125 |
| A11051753 - ALD611 1500 ALU + Register | 155 |
50 |
35 |
1500 |
125 |
| A11051754 - ALD612 550 ALU + Register | 155 |
67 |
50 |
550 |
125 |
| A11051755 - ALD612 900 ALU + Register | 155 |
67 |
50 |
900 |
125 |
| A11051756 - ALD612 1150 ALU + registre | 155 |
67 |
50 |
1150 |
125 |
| A11051759 - ALD622 900 ALU + Register | 155 |
74 |
55 |
900 |
125 |
| A11051762 - ALD613 550 ALU + Register | 190 |
84 |
70 |
550 |
160 |
| A11051763 - ALD613 900 ALU + Register | 190 |
84 |
70 |
900 |
160 |
| A11051764 - ALD613 1150 ALU + register | 190 |
84 |
70 |
1150 |
160 |
| A11051765 - ALD613 1500 ALU + Register | 190 |
84 |
70 |
1500 |
160 |
| A11051767 - ALD623 900 ALU + register | 190 |
91 |
70 |
900 |
160 |
| A11051771 - ALD614 900 ALU + Register | 190 |
101 |
85 |
900 |
160 |
| A11051772 - ALD614 1150 ALU + Register | 190 |
101 |
85 |
1150 |
160 |
| A11051773 - ALD614 1500 ALU + Register | 190 |
101 |
85 |
1500 |
160 |
| A11051775 - ALD624 900 ALU + Register | 190 |
108 |
85 |
900 |
160 |
| A11051850 - ALD611 550 RAL9003 + Register | 155 |
50 |
35 |
550 |
125 |
| A11051851 - ALD611 900 RAL9003 + Register | 155 |
50 |
35 |
900 |
125 |
| A11051852 - ALD611 1150 RAL9003 + register | 155 |
50 |
35 |
1150 |
125 |
| A11051854 - ALD612 550 RAL9003 + Register | 155 |
67 |
50 |
550 |
125 |
| A11051855 - ALD612 900 RAL9003 + Register | 155 |
67 |
50 |
900 |
125 |
| A11051856 - ALD612 1150 RAL9003 + Register | 155 |
67 |
50 |
1150 |
125 |
| A11051857 - ALD612 1500 RAL9003 + Register | 155 |
67 |
50 |
1500 |
125 |
| A11051858 - ALD622 550 RAL9003 + Register | 155 |
74 |
55 |
550 |
125 |
| A11051859 - ALD622 900 RAL9003 + Register | 155 |
74 |
55 |
900 |
125 |
| A11051860 - ALD622 1150 RAL9003 + Register | 155 |
74 |
55 |
1150 |
125 |
| A11051862 - ALD613 550 RAL9003 + Register | 190 |
84 |
70 |
550 |
160 |
| A11051864 - ALD613 1150 RAL9003 + Register | 190 |
84 |
70 |
1150 |
160 |
| A11051865 - ALD613 1500 RAL9003 + register | 190 |
84 |
70 |
1500 |
160 |
| A11051866 - ALD623 550 RAL9003 + Register | 190 |
91 |
70 |
550 |
160 |
| A11051867 - ALD623 900 RAL9003 + Register | 190 |
91 |
70 |
900 |
160 |
| A11051868 - ALD623 1150 RAL9003 + Register | 190 |
91 |
70 |
1150 |
160 |
| A11051870 - ALD614 550 RAL9003 + Register | 190 |
101 |
85 |
550 |
160 |
| A11051871 - ALD614 900 RAL9003 + Register | 190 |
101 |
85 |
900 |
160 |
| A11051872 - ALD614 1150 RAL9003 + Register | 190 |
101 |
85 |
1150 |
160 |
| A11051873 - ALD614 1500 RAL9003 + Register | 190 |
101 |
85 |
1500 |
160 |
| A11051874 - ALD624 550 RAL9003 + Register | 190 |
108 |
85 |
550 |
160 |
| A11051875 - ALD624 900 RAL9003 + Register | 190 |
108 |
85 |
900 |
160 |
| A11051876 - ALD624 1150 RAL9003 + Register | 190 |
108 |
85 |
1150 |
160 |
| A11051877 - ALD624 1500 RAL9003 + register | 190 |
108 |
85 |
1500 |
160 |
| A11053100 - ALP111 550 PLENUM ALD | |||||
| A11053101 - ALP111 900 PLENUM ALD | |||||
| A11053102 - ALP111 1150 PLENUM ALD | |||||
| A11053103 - ALP111 1500 PLENUM ALD | |||||
| A11053104 - ALP112 550 PLENUM ALD | |||||
| A11053105 - ALP112 900 PLENUM ALD | |||||
| A11053106 - ALP112 1150 PLENUM ALD | |||||
| A11053107 - ALP112 1500 PLENUM ALD | |||||
| A11053110 - ALP122 1150 PLENUM ALD | |||||
| A11053112 - ALP113 550 PLENUM ALD | |||||
| A11053114 - ALP113 1150 PLENUM ALD | |||||
| A11053115 - ALP113 1500 PLENUM ALD | |||||
| A11053116 - ALP123 550 PLENUM ALD | |||||
| A11053117 - ALP123 900 PLENUM ALD | |||||
| A11053120 - ALP114 550 PLENUM ALD | |||||
| A11053121 - ALP114 900 PLENUM ALD | |||||
| A11053122 - ALP114 1150 PLENUM ALD | |||||
| A11053123 - ALP114 1500 PLENUM ALD | |||||
| A11051863 - ALD613 900 RAL9003 + register | 190 |
84 |
70 |
900 |
160 |
| A11053113 - ALP113 900 PLENUM ALD |
| Artikel | Komfortluftmenge (m³/h) für Lw < 35 dB(A) (m³/h) |
|---|---|
| A11051750 - ALD611 550 ALU + Register | 100 |
| A11051751 - ALD611 900 ALU + Register | 100 |
| A11051752 - ALD611 1150 ALU + Register | 100 |
| A11051753 - ALD611 1500 ALU + Register | 100 |
| A11051754 - ALD612 550 ALU + Register | 175 |
| A11051755 - ALD612 900 ALU + Register | 175 |
| A11051756 - ALD612 1150 ALU + registre | 175 |
| A11051759 - ALD622 900 ALU + Register | 175 |
| A11051762 - ALD613 550 ALU + Register | 250 |
| A11051763 - ALD613 900 ALU + Register | 250 |
| A11051764 - ALD613 1150 ALU + register | 250 |
| A11051765 - ALD613 1500 ALU + Register | 250 |
| A11051767 - ALD623 900 ALU + register | 250 |
| A11051771 - ALD614 900 ALU + Register | 325 |
| A11051772 - ALD614 1150 ALU + Register | 325 |
| A11051773 - ALD614 1500 ALU + Register | 325 |
| A11051775 - ALD624 900 ALU + Register | 325 |
| A11051850 - ALD611 550 RAL9003 + Register | 100 |
| A11051851 - ALD611 900 RAL9003 + Register | 100 |
| A11051852 - ALD611 1150 RAL9003 + register | 100 |
| A11051854 - ALD612 550 RAL9003 + Register | 175 |
| A11051855 - ALD612 900 RAL9003 + Register | 175 |
| A11051856 - ALD612 1150 RAL9003 + Register | 175 |
| A11051857 - ALD612 1500 RAL9003 + Register | 175 |
| A11051858 - ALD622 550 RAL9003 + Register | 175 |
| A11051859 - ALD622 900 RAL9003 + Register | 175 |
| A11051860 - ALD622 1150 RAL9003 + Register | 175 |
| A11051862 - ALD613 550 RAL9003 + Register | 250 |
| A11051864 - ALD613 1150 RAL9003 + Register | 250 |
| A11051865 - ALD613 1500 RAL9003 + register | 250 |
| A11051866 - ALD623 550 RAL9003 + Register | 250 |
| A11051867 - ALD623 900 RAL9003 + Register | 250 |
| A11051868 - ALD623 1150 RAL9003 + Register | 250 |
| A11051870 - ALD614 550 RAL9003 + Register | 325 |
| A11051871 - ALD614 900 RAL9003 + Register | 325 |
| A11051872 - ALD614 1150 RAL9003 + Register | 325 |
| A11051873 - ALD614 1500 RAL9003 + Register | 325 |
| A11051874 - ALD624 550 RAL9003 + Register | 325 |
| A11051875 - ALD624 900 RAL9003 + Register | 325 |
| A11051876 - ALD624 1150 RAL9003 + Register | 325 |
| A11051877 - ALD624 1500 RAL9003 + register | 325 |
| A11053100 - ALP111 550 PLENUM ALD | |
| A11053101 - ALP111 900 PLENUM ALD | |
| A11053102 - ALP111 1150 PLENUM ALD | |
| A11053103 - ALP111 1500 PLENUM ALD | |
| A11053104 - ALP112 550 PLENUM ALD | |
| A11053105 - ALP112 900 PLENUM ALD | |
| A11053106 - ALP112 1150 PLENUM ALD | |
| A11053107 - ALP112 1500 PLENUM ALD | |
| A11053110 - ALP122 1150 PLENUM ALD | |
| A11053112 - ALP113 550 PLENUM ALD | |
| A11053114 - ALP113 1150 PLENUM ALD | |
| A11053115 - ALP113 1500 PLENUM ALD | |
| A11053116 - ALP123 550 PLENUM ALD | |
| A11053117 - ALP123 900 PLENUM ALD | |
| A11053120 - ALP114 550 PLENUM ALD | |
| A11053121 - ALP114 900 PLENUM ALD | |
| A11053122 - ALP114 1150 PLENUM ALD | |
| A11053123 - ALP114 1500 PLENUM ALD | |
| A11051863 - ALD613 900 RAL9003 + register | 250 |
| A11053113 - ALP113 900 PLENUM ALD |
