SR 143 Tellerventil
Tellerventile
SR 143 Tellerventil
Tellerventile

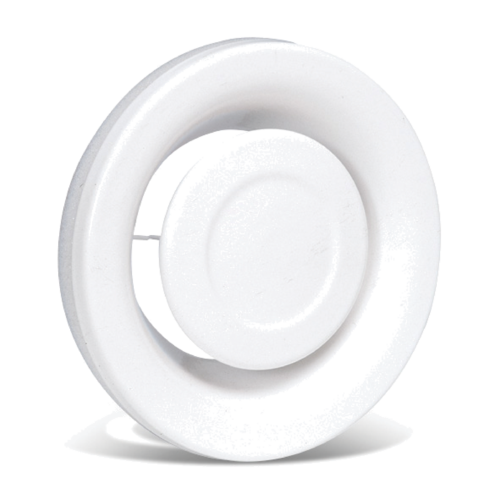

SR 143 ist ein Tellerventil für Abluft in weiß, RAL 9003 matt 30% für Wand- und Deckenmontage.
SR 143 Tellerventil
Das Tellerventil SR 143 ist für die Anwendung in der Abluft geeignet und kann in der Decke und in der Wand installiert werden. Die Einstellung der gewünschten Luftmenge erfolgt durch einen verstellbaren Kern, der nach der Einstellung mit einer Kontermutter fixiert wird.
Die Befestigung erfolgt mit einem beigefügten Einbaurahmen, für den Einbau in Gipskartondecken ist optional ein separater Einbaurahmen erhältlich.
Die Befestigung erfolgt mit einem beigefügten Einbaurahmen, für den Einbau in Gipskartondecken ist optional ein separater Einbaurahmen erhältlich.
Produktvorteile
- Für Abluft geeignet
- Wand- und Deckenmontage
- Befestigung mit beigefügtem Einbaurahmen
- Einbaurahmen für Gipskartondecken optional erhältlich
- Neubau
- Renovierung
- Büro- und Gewerbeimmobilien
- Abluftsysteme
- Bildungseinrichtungen
Das Tellerventil SR 143 verfügt über einen einstellbaren Kern, um den Luftstrom vor Ort anzupassen. Die Einstellung der gewünschten Luftmenge erfolgt durch einen verstellbaren Kern, der nach der Einstellung mit einer Kontermutter fixiert wird.
- verzinktes Stahlblech mit Epoxidlack, weiß, RAL 9003 matt 30%
- Luftmenge einstellbar und mit Kontermutter arretierbar
- Befestigung mit beigefügtem Einbaurahmen
Wand- oder Deckenmontage, Befestigung mit einem beigefügten Einbaurahmen, Einbau in Gipskartondecken mit optionalem Einbaurahmen.

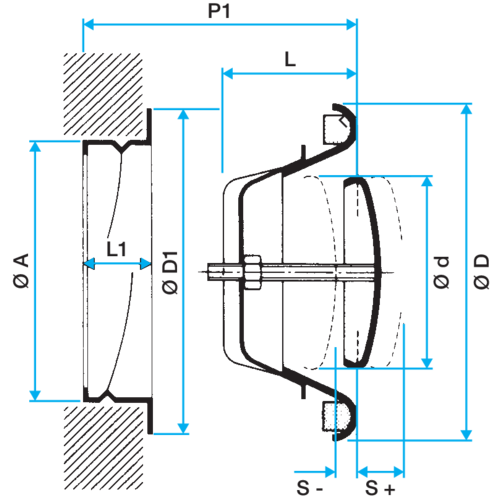

| Artikel | L (mm) | L1 (mm) | L2 (mm) | P1 (mm) | Ø A (mm) | Ø D (mm) | Ø Anschluss (mm) |
|---|---|---|---|---|---|---|---|
| A11052226 - SR 143 Ø100 | 47 |
50 |
130 |
62 |
100 |
137 |
100 |
| A11052227 - SR 143 Ø125 | 49 |
50 |
130 |
62 |
125 |
161 |
125 |
| A11052228 - SR 143 Ø160 | 60 |
50 |
130 |
62 |
160 |
218 |
160 |
| A11052229 - SR 143 Ø200 | 75 |
50 |
130 |
62 |
200 |
248 |
200 |
| Artikel | Komfortluftmenge (m³/h) für Lw < 35 dB(A) |
|---|---|
| A11052226 - SR 143 Ø100 | 80 |
| A11052227 - SR 143 Ø125 | 100 |
| A11052228 - SR 143 Ø160 | 150 |
| A11052229 - SR 143 Ø200 | 190 |
