AG 639 Wetterschutzgitter
Wetterschutzgitter
AG 639 Wetterschutzgitter
Wetterschutzgitter

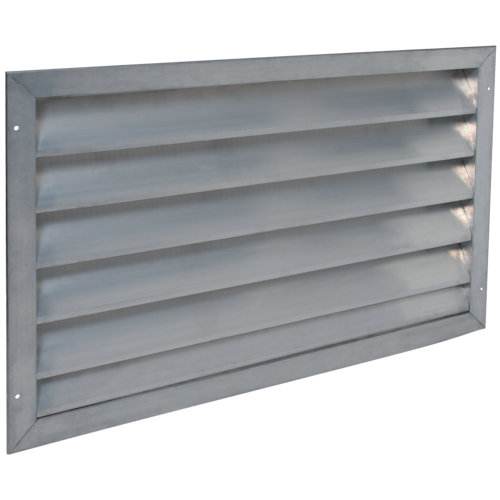

Wetterschutzgitter AG 639 mit 100 mm Lamellenabstand, Abmessungen von 600 x 600 bis 2.000 x 2.000 mm.
AG 639 Wetterschutzgitter
Die Wetterschutzgitter der Serie AG 639 verfügen über einen Rahmen und horizontalen Lamellen aus extrudiertem Aluminium. Die Lamellen haben eine Neigung von 45°, der Abstand der Lamellen beträgt 100 mm.
Das Wetterschutzgitter ist zur direkten Montage in der Außenwand vorgesehen, der Rahmen ist bereits vorgebohrt. Ein Einbaurahmen aus verzinktem Stahlblech ist optional erhältlich.
Die Wetterschutzgitter verfügen über ein Vogelschutzgitter mit quadratischen Maschen 12 x 12 x Ø1,2 mm aus verzinktem Stahl, optional ist das Vogelschutzgitter auch in Edelstahl lieferbar. Ein Insektenschutzgitter mit quadratischen Maschen 1 x 1 x Ø0,4 mm aus verzinktem Stahl ist ebenfalls optional lieferbar.
Das Wetterschutzgitter wird standardmäßig in Aluminium Natur geliefert. Auf Wunsch steht eine Lackierung in RAL-Farben zur Verfügung.
Das Wetterschutzgitter ist zur direkten Montage in der Außenwand vorgesehen, der Rahmen ist bereits vorgebohrt. Ein Einbaurahmen aus verzinktem Stahlblech ist optional erhältlich.
Die Wetterschutzgitter verfügen über ein Vogelschutzgitter mit quadratischen Maschen 12 x 12 x Ø1,2 mm aus verzinktem Stahl, optional ist das Vogelschutzgitter auch in Edelstahl lieferbar. Ein Insektenschutzgitter mit quadratischen Maschen 1 x 1 x Ø0,4 mm aus verzinktem Stahl ist ebenfalls optional lieferbar.
Das Wetterschutzgitter wird standardmäßig in Aluminium Natur geliefert. Auf Wunsch steht eine Lackierung in RAL-Farben zur Verfügung.
Produktvorteile
- Rahmen und Lamellen aus Aluminium
- Vorgebohrter Rahmen
- Mit Vogelschutzschutzgitter
- Insektenschutzgitter optional verfügbar
- Auf Wunsch in lackierter Ausführung lieferbar
- Neubau
- Renovierung
- Büro- und Gewerbeimmobilien
- Abluftsysteme
- Bildungseinrichtungen
Das rechteckige Wetterschutzgitter AG 639 aus Aluminium ermöglicht die Einbringung von Außen- und Fortluft über die Fassade. Die schräg angeordneten Lamellen verhindern, dass Regen eindringen kann. Das Vogelschutzgitter verhindert das Eindringen von Vögeln und Kleintieren.
- Horizontal angeordnete Lamellen, Neigung 45°
- Lamellenabstand: 100 mm
- Vogelschutzgitter mit quadratischen Maschen 12 x 12 x Ø1,2 mm aus verzinktem Stahl
- Oberfläche aus eloxiertem Aluminium
- Abmessungsbereich: von 600 x 600 bis 2.000 x 2.000 mm in 100 mm Schritten in Länge und Breite
- Außenwandmontage
- Direkte Befestigung im Mauerwerk oder in einem eigens vorgesehenen Einbaurahmen
- Einbaurahmen und Gitter werden an der Vorderseite vorgebohrt ausgeliefert

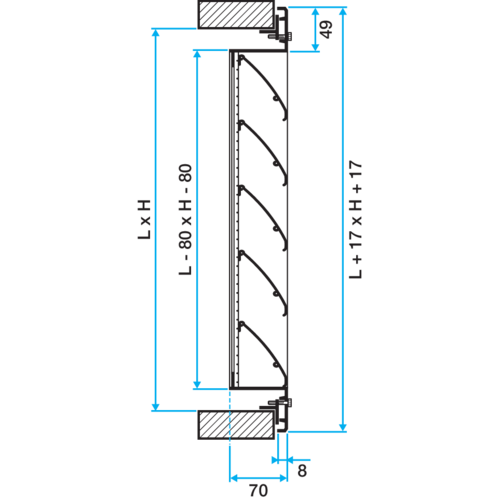

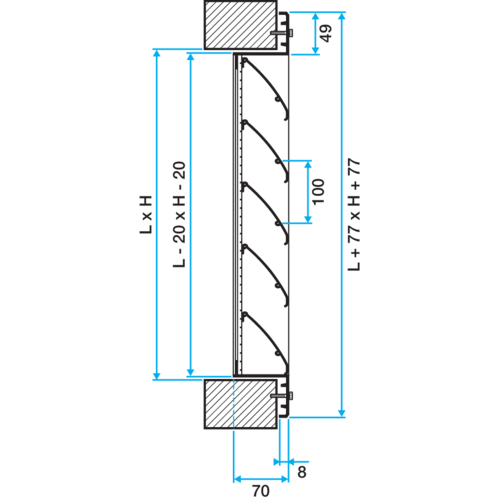

Das erste Bild zeigt die Maßangaben bei einem Einbau ohne Einbaurahmen, das zweite Bild die Maßangaben bei Verwendung eines Einbaurahmens.
| Artikel | H (mm) | L (mm) |
|---|---|---|
| A11003255 - AG 639, konfigurierbar | 600-2000 |
600-2000 |
| A11052347 - Wetterschutzgitter AG 639, BxH: 1.600 x 1.400 mm | 1400 |
1600 |
- Anbringung durch Montage in der Wand (F1 Befestigung)
Das Wetterschutzgitter anhand von vorgebohrten Löchern, die von den Abmessungen des ausgewählten Wetterschutzgitters abhängig sind, im Mauerwerk verschrauben.
-
Anbringung mit Einbaurahmen (F10 Befestigung - Variante 1)
- Das Wetterschutzgitter vom Einbaurahmen demontieren
- Den Einbaurahmen mithilfe der zuvor ausgeschnittenen Mauerfahnen des Einbaurahmens montieren durch Einzementieren
-
Anbringung mit Einbaurahmen (F10 Befestigung - Variante 2)
- Das Wetterschutzgitter vom Einbaurahmen demontieren
- Den Einbaurahmen montieren durch Verschrauben im Mauerwerk (Schrauben nicht bereitgestellt)
- Das Wetterschutzgitter wieder am Einbaurahmen montieren
