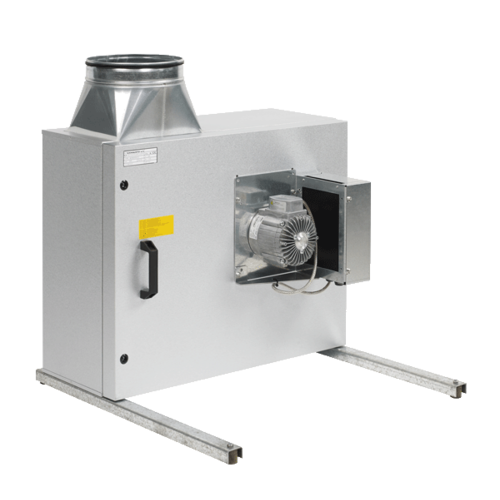

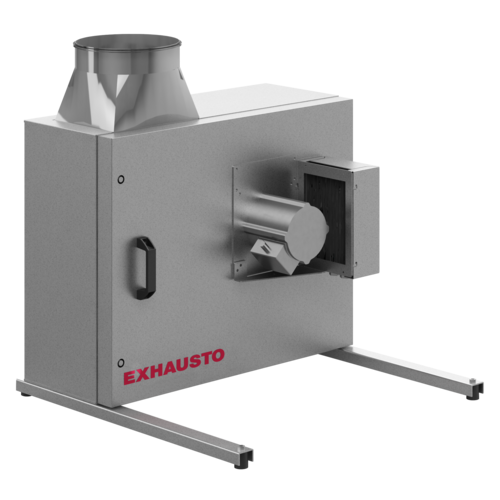

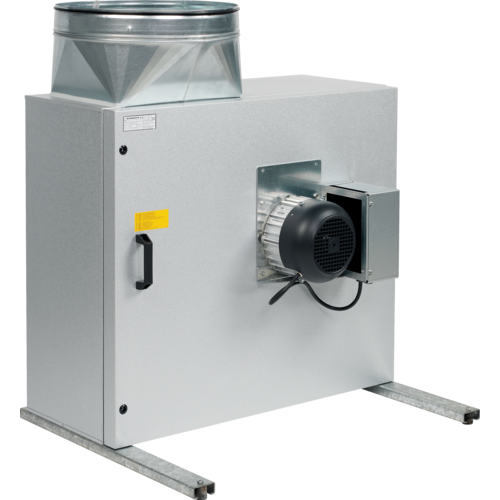

Boxventilator mit EC-Motor und rückwärtsgekrümmten Laufrad, maximale Luftleistung bis zu 23.300 m³/h.

Varianten anzeigen

CAD-Datei herunterladen

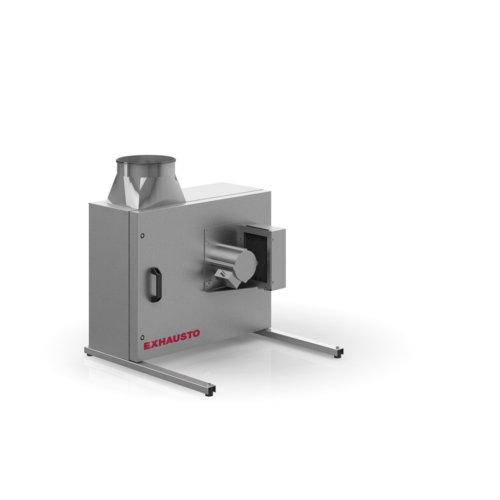

BESB

Boxventilatoren sind eine zuverlässige Lösung für Projekte, bei denen große Luftmengen benötigt werden und hohe externe Widerstände eine zusätzliche Herausforderung stellen.

Der BESB Boxventilator mit rückwärtigem Laufrad eignet sich für aus diesem Grund auch hervorragend für die Absaugung von gewerblichen Dunstabzugshauben und Küchen.

Die Baugrößen 250 bis 500 sind in der OD-Variante auch für die Außenmontage geeignet, die Baugrößen 560 bis 710 sind generell für die Außenmontage geeignet.

Produktvorteile

Abluftmotor außerhalb des Luftstroms (Anforderung der VDI 2052), für gewerbliche Küchenabluft geeignet
Küchenlüftung mit Wärmerückgewinnung in Verbindung mit der Systemlösung DINING

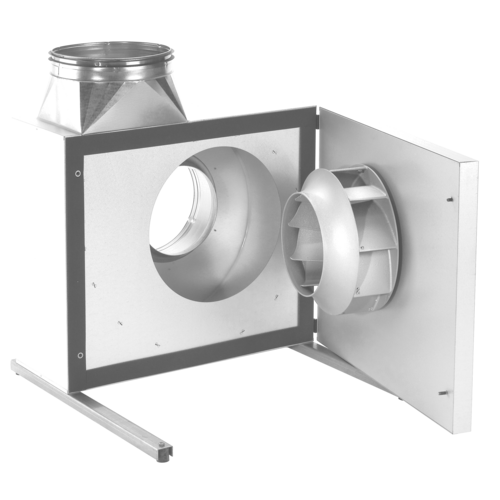

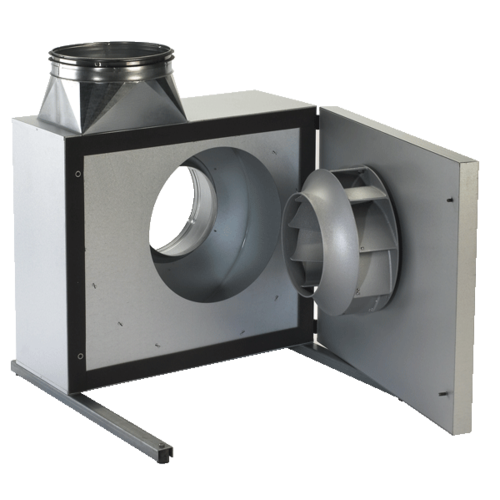

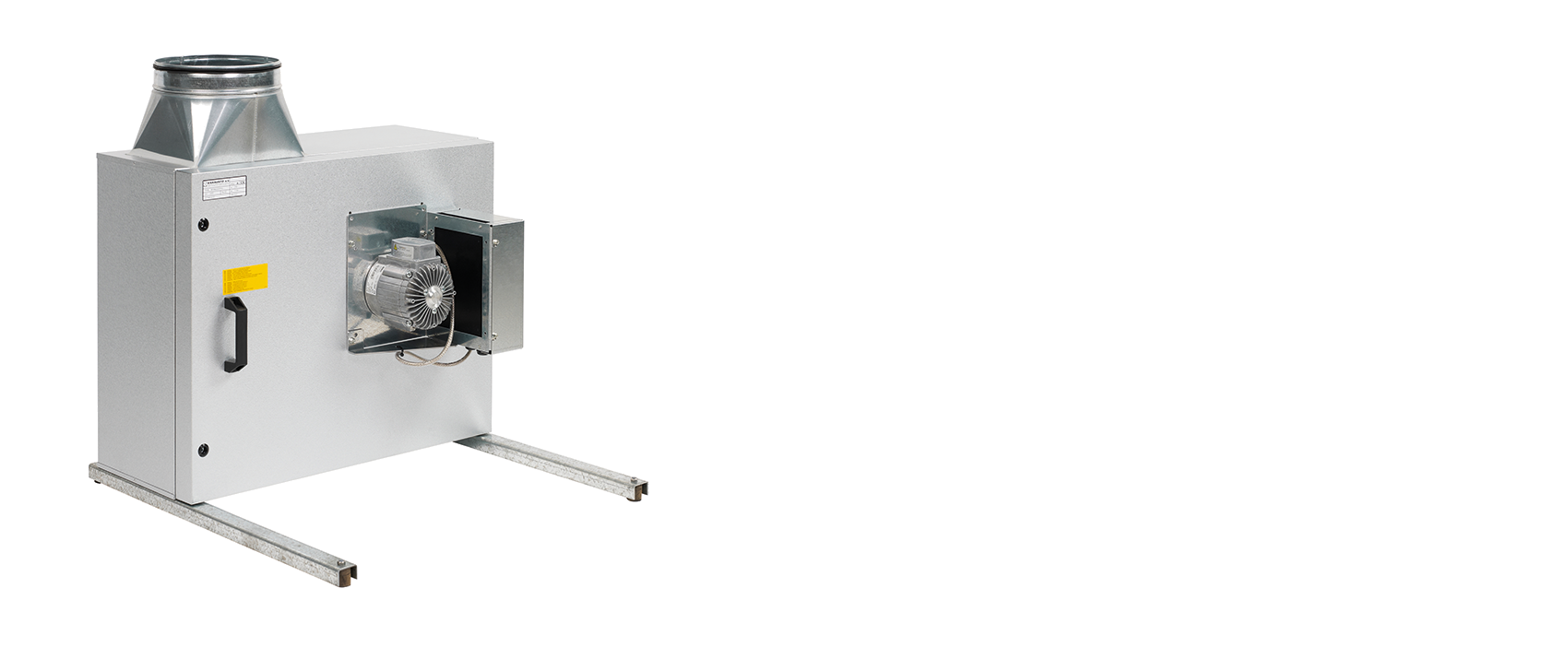

Einfacher Zugang durch Wartungstür

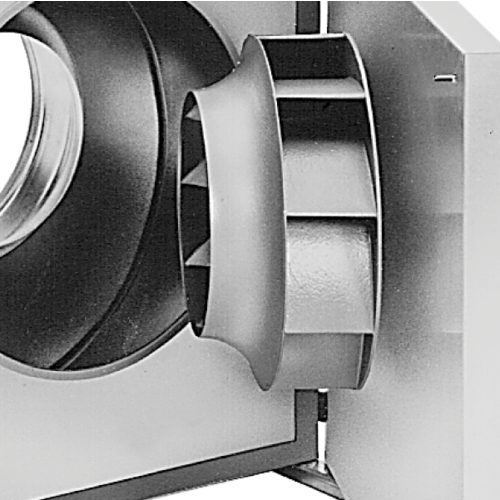

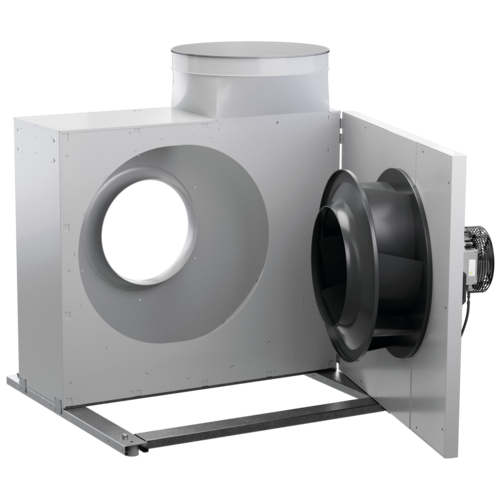

Rückwärts gekrümmte Schaufeln

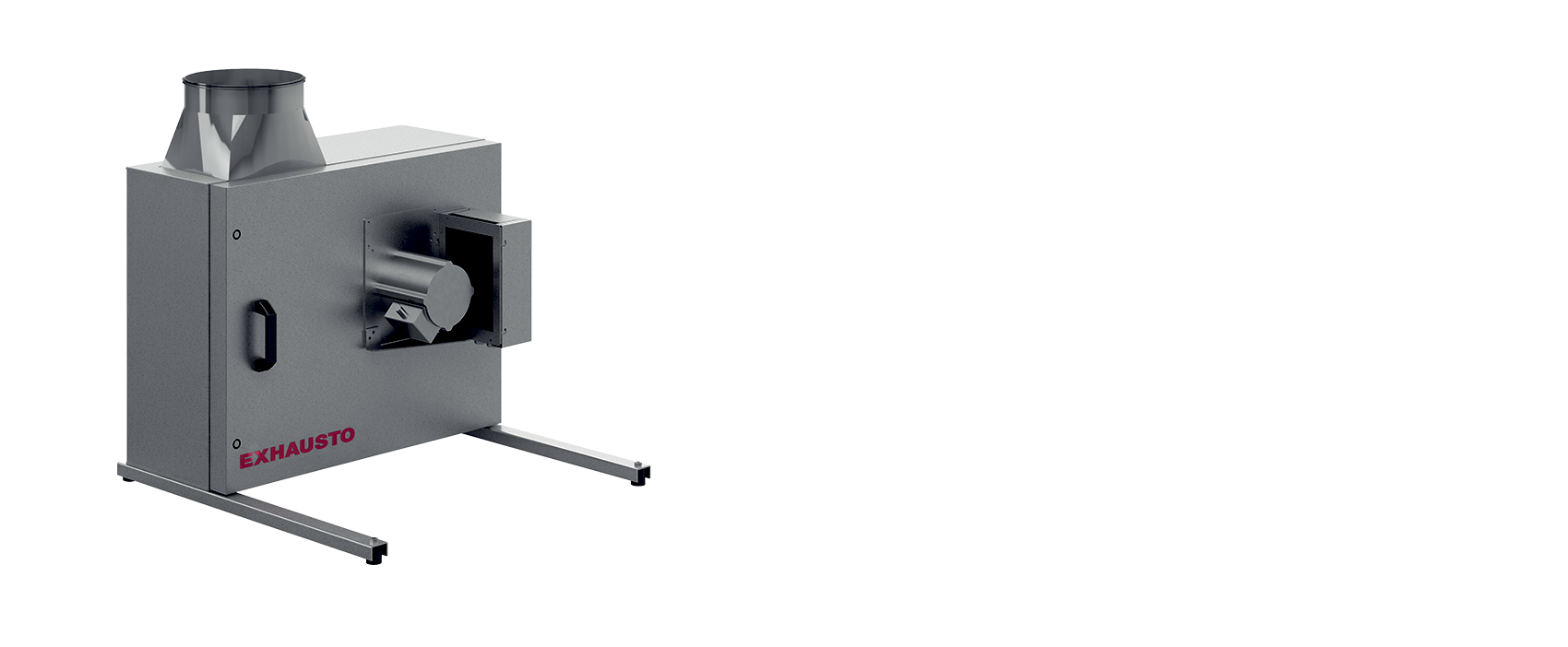

Minimaler Energieverbrauch

Hauptmerkmale

Der BESB-Boxventilator mit Gehäuse und Laufrad aus verzinktem Stahlblech sowie rückwärtsgekrümmten Laufrad aus Aluminium. Der Ventilator verfügt über Montageschienen mit Gummischwingungsdämpfern, das Gehäuse ist mit 50 mm Isolierung gegen Schall und Kondensation ausgestattet.

Der BESB-Boxventilator ist in 7 Größen erhältlich.

BESB315 bis 500 sind mit Druckmessstutzen ausgeführt, die zur Volumenstrombestimmung oder Funktionsüberwachung benutzt werden können.
Alle BESB Boxventilatoren sind mit einem EC-Motor ausgestattet. Unter „Lufttechnische Daten“ erhalten Sie einen Überblick über die Leistungsbereiche der verschiedenen Größen.
Der BESB ist im Normalbetrieb für Ablufttemperaturen bis 80°C geeignet und bis zu 300°C für 60 Minuten in Brandfällen.
Die Baugrößen 250 bis 500 können auch in einer Version für die Außenmontage (OD) bestellt werden. Diese hat folgende Merkmale:
- Geeignet für die Außenmontage
- Erweiterter Temperaturbereich für heiße Luft bis 200 °C

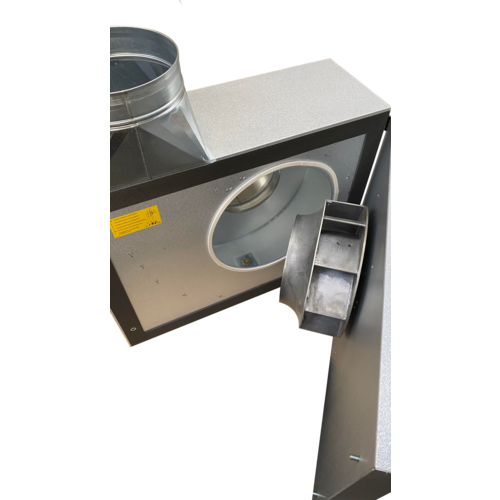

- Kondensatablauf (Ø12 mm) für Standardmontage mit Fortluftstutzen nach oben (A), siehe "Abmessungen"
Die Baugrößen 560 bis 710 sind generell für die Außenmontage geeignet, der Tempertaturbereich geht bei diesen Modellen bis 80°C

Artikel	Max. Gesamtwirkungsgrad (A-D) (%)	Klasse des spezifischen Energieverbrauchs (durchschnittliches Klima)	Anforderungen an den Leistungsgrad	ECO-Leistungsgrad beim optimalen Betriebspunkt	EC-Motor	Drehzahl (U/min)	Überlastschutz	Motorleistung (kW)
BESB25041EC2 - BESB25041EC2	68,4	D	64, N(2015)	96,8	Mit Motorcontroller (VSD)	1400	Integriert in die Motorsteuerung	0,18
BESB25041EC2OD - BESB25041EC2OD	68,4	D	64, N(2015)	96,8	Mit Motorcontroller (VSD)	1400	Integriert in die Motorsteuerung	0,18
BESB31541EC2 - BESB31541EC2	69,0	D	64, N(2015)	92,8	Mit Motorcontroller (VSD)	1400	Integriert in die Motorsteuerung	0,37
BESB31541EC2OD - BESB31541EC2OD	69	D	64, N(2015)	92,8	Mit Motorcontroller (VSD)	1400	Integriert in die Motorsteuerung	0,37
BESB40041EC2 - BESB40041EC2	71,6	D	64, N(2015)	95	Mit Motorcontroller (VSD)	1435	Integriert in die Motorsteuerung	0,75
BESB40041EC2OD - BESB40041EC2OD	71,6	D	64, N(2015)	95	Mit Motorcontroller (VSD)	1435	Integriert in die Motorsteuerung	0,75
BESB50041EC2 - BESB50041EC2	71,5	D	64, N(2015)	89,6	Mit Motorcontroller (VSD)	1420	Integriert in die Motorsteuerung	1,1
BESB50041EC2OD - BESB50041EC2OD	71,5	D	64, N(2015)	89,6	Mit Motorcontroller (VSD)	1420	Integriert in die Motorsteuerung	1,1
BESB50043EC - BESB50043EC	74,6	D	64, N(2015)	89	Mit Motorcontroller (VSD)	1757	Integriert in die Motorsteuerung	2,2
BESB50043ECOD - BESB50043ECOD	74,6	D	64, N(2015)	89	Mit Motorcontroller (VSD)	1757	Integriert in die Motorsteuerung	2,2
BESB56043EC - BESB56043EC	71,3	D	64, N(2015)	79,3	Mit Motorcontroller (VSD)	1650	Integriert in die Motorsteuerung	4,1
BESB63043EC - BESB63043EC	70,8	D	64, N(2015)	76,6	Mit Motorcontroller (VSD)	1550	Integriert in die Motorsteuerung	5,9
BESB63143EC - BESB63143EC	71,5	D	64, N(2015)	74,5	Mit Motorcontroller (VSD)	1850	Integriert in die Motorsteuerung	11,1
BESB71043EC - BESB71043EC	72,6	D	64, N(2015)	77,6	Mit Motorcontroller (VSD)	1380	Integriert in die Motorsteuerung	11,1

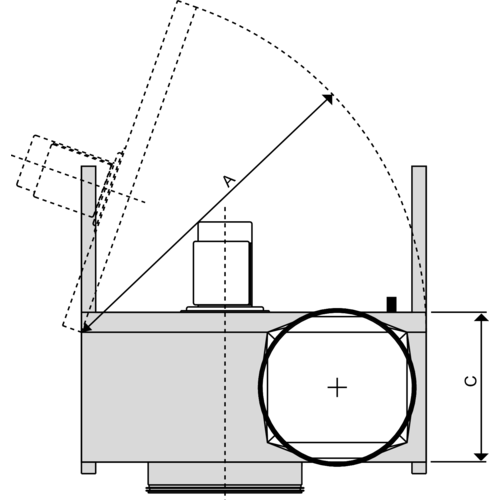

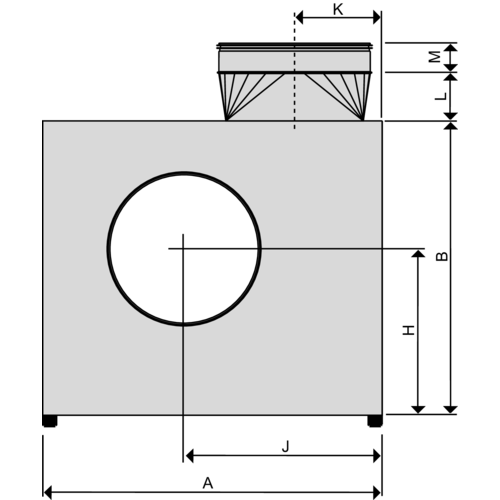

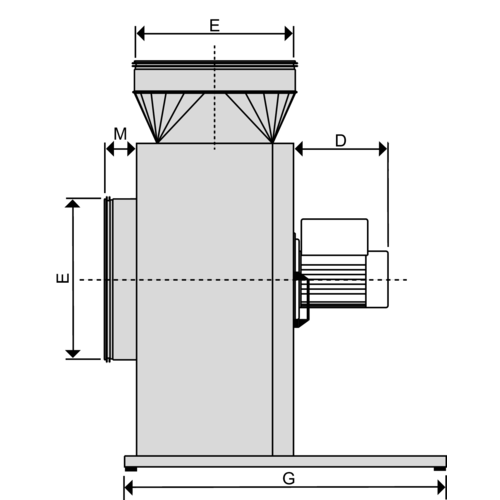

Artikel	A (mm)	B (mm)	C (mm)	D (mm)	G (mm)	H (mm)	J (mm)	K (mm)	L (mm)	M (mm)	E Ø (mm)	Gewicht (kg)
BESB25041EC2 - BESB25041EC2	785	625	325	195	800	350	480	185	125	60	250	52
BESB25041EC2OD - BESB25041EC2OD	785	625	325	195	800	350	480	185	125	60	250	52
BESB31541EC2 - BESB31541EC2	785	675	355	195	800	385	455	205	125	60	315	57
BESB31541EC2OD - BESB31541EC2OD	785	675	355	195	800	385	455	205	125	60	315	57
BESB40041EC2 - BESB40041EC2	895	775	390	195	800	440	525	250	125	80	400	73
BESB40041EC2OD - BESB40041EC2OD	895	775	390	195	800	440	525	250	125	80	400	73
BESB50041EC2 - BESB50041EC2	990	860	425	285	850	485	580	300	170	80	500	88
BESB50041EC2OD - BESB50041EC2OD	990	860	425	285	850	485	580	300	170	80	500	88
BESB50043EC - BESB50043EC	990	860	425	285	850	485	580	300	170	80	500	91
BESB50043ECOD - BESB50043ECOD	990	860	425	285	850	485	580	300	170	80	500	91
BESB56043EC - BESB56043EC	1120	960	455	277	1050	540	470	286	170	80	560
BESB63043EC - BESB63043EC	1255	1085	490	277	1100	600	525	320	170	80	630
BESB63143EC - BESB63143EC	1255	1085	490	295	1100	600	525	320	170	80	630
BESB71043EC - BESB71043EC	1395	1220	540	295	1150	670	580	355	170	80	710

Artikel	Min. Luftmenge (m³/h)	Maximale Luftmenge (m³/h)
BESB25041EC2 - BESB25041EC2	350	2260
BESB25041EC2OD - BESB25041EC2OD	350	2260
BESB31541EC2 - BESB31541EC2	570	3590
BESB31541EC2OD - BESB31541EC2OD	570	3590
BESB40041EC2 - BESB40041EC2	950	6000
BESB40041EC2OD - BESB40041EC2OD	950	6000
BESB50041EC2 - BESB50041EC2	1180	7300
BESB50041EC2OD - BESB50041EC2OD	1180	7300
BESB50043EC - BESB50043EC	1330	10800
BESB50043ECOD - BESB50043ECOD	1330	10800
BESB56043EC - BESB56043EC	1465	13600
BESB63043EC - BESB63043EC	1940	19100
BESB63143EC - BESB63143EC	1880	22500
BESB71043EC - BESB71043EC	2290	23300

Artikel

Lyddaten Tabelle

BESB25041EC2 - BESB25041EC2

KdB(A)			Kw(dB)
Hz	KWA	KpA	125		250		500	1K	2K	4K	8K
			I	II	I	II
Lw1			8	11	6	3	-3	-11	-14	-22	-32
Lw2	2		5	10	8	5	-1	-5	-11	-19	-32
Lw3	-12		-10	-4	-12	-16	-13	-19	-20	-26	-33
LpA3		-20

BESB25041EC2OD - BESB25041EC2OD

KdB(A)			Kw(dB)
Hz	KWA	KpA	125		250		500	1K	2K	4K	8K
			I	II	I	II
Lw1			8	11	6	3	-3	-11	-14	-22	-32
Lw2	2		5	10	8	5	-1	-5	-11	-19	-32
Lw3	-12		-10	-4	-12	-16	-13	-19	-20	-26	-33
LpA3		-20

BESB31541EC2 - BESB31541EC2

KdB(A)			Kw(dB)
Hz	KWA	KpA	125		250		500	1K	2K	4K	8K
			I	II	I	II
Lw1			0	6	5	1	-3	-5	-10	-17	-25
Lw2	4		1	7	8	4	-3	2	-7	-15	-25
Lw3	-15		-10	-4	-11	-15	-19	-22	-23	-29	-34
LpA3		-23

BESB31541EC2OD - BESB31541EC2OD

KdB(A)			Kw(dB)
Hz	KWA	KpA	125		250		500	1K	2K	4K	8K
			I	II	I	II
Lw1			0	6	5	1	-3	-5	-10	-17	-25
Lw2	4		1	7	8	4	-3	2	-7	-15	-25
Lw3	-15		-10	-4	-11	-15	-19	-22	-23	-29	-34
LpA3		-23

BESB40041EC2 - BESB40041EC2

KdB(A)			Kw(dB)
Hz	KWA	KpA	125		250		500	1K	2K	4K	8K
			I	II	I	II
Lw1			0	6	4	0	-4	-4	-11	-17	-28
Lw2	4		0	6	6	2	-3	2	-10	-18	-30
Lw3	-17		-13	-7	-14	-18	-21	-24	-28	-31	-37
LpA3		-25

BESB40041EC2OD - BESB40041EC2OD

KdB(A)			Kw(dB)
Hz	KWA	KpA	125		250		500	1K	2K	4K	8K
			I	II	I	II
Lw1			0	6	4	0	-4	-4	-11	-17	-28
Lw2	4		0	6	6	2	-3	2	-10	-18	-30
Lw3	-17		-13	-7	-14	-18	-21	-24	-28	-31	-37
LpA3		-25

BESB50041EC2 - BESB50041EC2

KdB(A)			Kw(dB)
Hz	KWA	KpA	125		250		500	1K	2K	4K	8K
			I	II	I	II
Lw1			1	7	4	0	-3	-4	-12	-15	-24
Lw2	6		1	7	8	4	-1	4	-11	-16	-28
Lw3	-15		-13	-7	-11	-15	-18	-21	-25	-27	-33
LpA3		-25

BESB50041EC2OD - BESB50041EC2OD

KdB(A)			Kw(dB)
Hz	KWA	KpA	125		250		500	1K	2K	4K	8K
			I	II	I	II
Lw1			1	7	4	0	-3	-4	-12	-15	-24
Lw2	6		1	7	8	4	-1	4	-11	-16	-28
Lw3	-15		-13	-7	-11	-15	-18	-21	-25	-27	-33
LpA3		-25

BESB50043EC - BESB50043EC

KdB(A)			Kw(dB)
Hz	KWA	KpA	125		250		500	1K	2K	4K	8K
			I	II	I	II
Lw1			1	7	4	0	-3	-4	-12	-15	-24
Lw2	6		1	7	8	4	-1	4	-11	-16	-28
Lw3	-15		-13	-7	-11	-15	-18	-21	-25	-27	-33
LpA3		-25

BESB50043ECOD - BESB50043ECOD

KdB(A)			Kw(dB)
Hz	KWA	KpA	125		250		500	1K	2K	4K	8K
			I	II	I	II
Lw1			1	7	4	0	-3	-4	-12	-15	-24
Lw2	6		1	7	8	4	-1	4	-11	-16	-28
Lw3	-15		-13	-7	-11	-15	-18	-21	-25	-27	-33
LpA3		-25

BESB56043EC - BESB56043EC

BESB63043EC - BESB63043EC

BESB63143EC - BESB63143EC

BESB71043EC - BESB71043EC

Artikel	Spannungsversorgung (V)	Frequenz (Hz)	Maximale Stromaufnahme (A)	Motorleistung (kW)
BESB25041EC2 - BESB25041EC2	1x230	50	1,2	0,18
BESB25041EC2OD - BESB25041EC2OD	1x230	50	1,2	0,18
BESB31541EC2 - BESB31541EC2	1x230	50	2,2	0,37
BESB31541EC2OD - BESB31541EC2OD	1x230	50	2,2	0,37
BESB40041EC2 - BESB40041EC2	1x230	50	4,5	0,75
BESB40041EC2OD - BESB40041EC2OD	1x230	50	4,5	0,75
BESB50041EC2 - BESB50041EC2	1x230	50	8,5	1,1
BESB50041EC2OD - BESB50041EC2OD	1x230	50	8,5	1,1
BESB50043EC - BESB50043EC	3x400	50	3,8	2,2
BESB50043ECOD - BESB50043ECOD	3x400	50	3,8	2,2
BESB56043EC - BESB56043EC	3x400	50	6,8	4,1
BESB63043EC - BESB63043EC	3x400	50	9,1	5,9
BESB63143EC - BESB63143EC	3x400	50	15,4	11,1
BESB71043EC - BESB71043EC	3x400	50	12,5	11,1

Klasse des spezifischen Energieverbrauchs (durchschnittliches Klima)
D

Die Boxventilatoren BESB aus Aluzink AZ185 Klasse C4 sind nach EN/ISO12944-2 hergestellt und mit 50mm Mineralwolle schall- und kondensisoliert.

Der Standardventilator kann bis zu einer Medientemperatur von 80°C verwendet werden, BESB250-500 ist als Sonderproduktvariante jedoch auch für Temperaturen bis 200° C erhältlich.

Der Ventilator ist ein B-Rad. Für BESB250, BESB315, BESB400 und BESB500 ist das Rad aus gegossenem Aluminium gefertigt. Für BESB560, BESB630, BESB631 und BESB710 ist das Rad aus Stahl gefertigt.

Es hat rückwärts gekrümmte Schaufeln, was einen niedrigen Energieverbrauch gewährleistet und den zusätzlichen Vorteil bietet, dass Schmutz sich nicht so leicht festsetzt und die Effizienz des Rades beeinträchtigt.

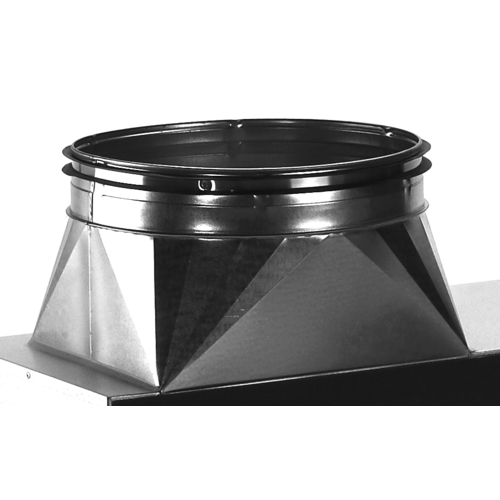

Die Stutzen am BESB sind mit Gummidichtungen versehen,das Anschlussstück an der Fortluftseite wurde speziell für minimalen Druckverlust entwickelt.

Zur Reduzierung von Geräuschen und Vibrationen ist der Boxventilator serienmäßig mit leistungsfähigen Schwingungsdämpfern ausgerüstet, die auf Montageschienen montiert sind.

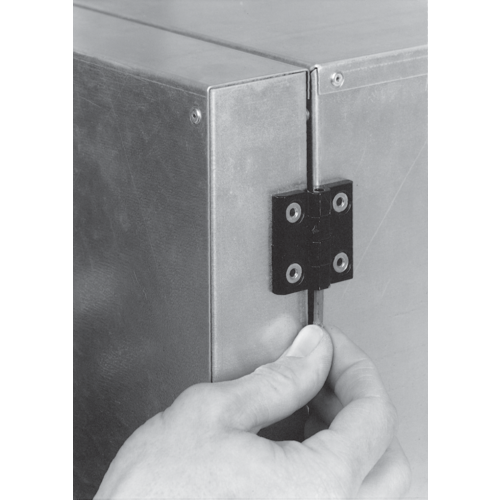

Die Tür des BESB250-500 ist mit Stiftscharnieren befestigt und dadurch bei Installation, Wartung oder wann sonst benötigt, leicht zu demontieren.

Der Boxventilator BESB ist zur Förderung von Luft mit einer relativen Feuchte von unter 80% RH ausgelegt.

Als Sonderproduktvariante mit Kondensatablauf kann er auch bei über 80% RH verwendet werden.

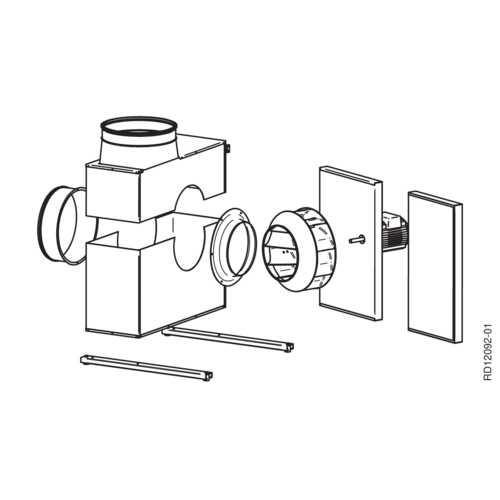

Bei Einbringungsschwierigkeiten als auch Split-Variante erhältlich.

Der Boxventilator muss von einem EXHAUSTO-zugelassenen Kundendienstmonteur montiert werden
Vor der Abnahme des Boxventilators muss der Monteur einen Abschlusstest vornehmen

BESB560, BESB630, BESB631 und BESB710 sind nicht als Multisplit erhältlich

Der Boxventilator lässt sich in verschiedenen Positionen montieren. Er darf jedoch nicht mit hängendem Motor montiert werden.

Standardmontage: Abbildung A
Alternative Montagemöglichkeiten: Abbildung B/C/D

Bei der Montage ist darauf zu achten, dass genügend Platz zum Öffnen der Wartungstür vorhanden ist und das die Schrauben in der Tür zugänglich sind. Ferner ist zu berücksichtigen, dass genügend Platz zum Isolieren der Rohrleitung vorhanden ist.

Bei Montageart B mit der Tür nach oben sind Spezialbeschläge für die Tür erforderlich (Zubehör).

Der Boxventilator ist nicht mit der Unterlage zu verschrauben. Die Unterlage muss stets schwingungsfrei und stabil sein, damit weder Schwingungen übertragen werden noch Abwärtsbiegung der Unterlage vorkommen können.
