Boxventilatoren

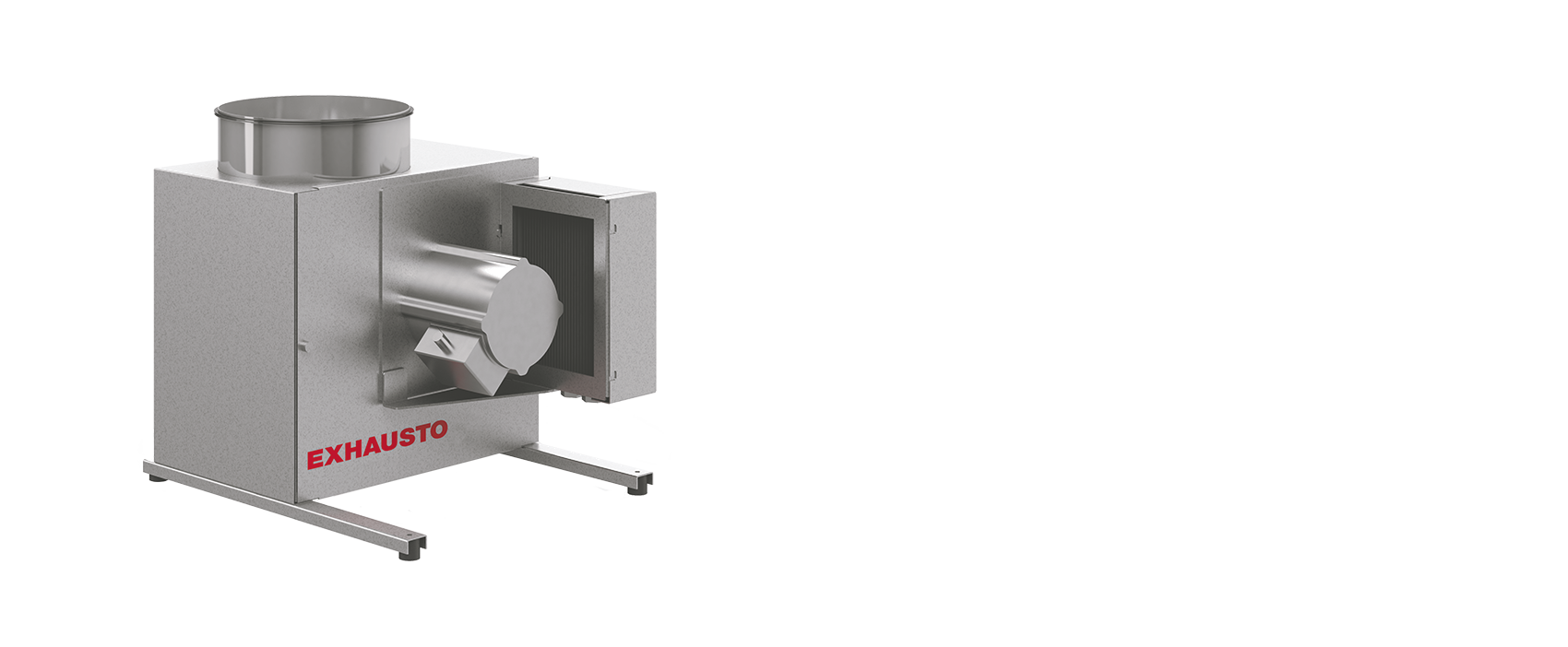

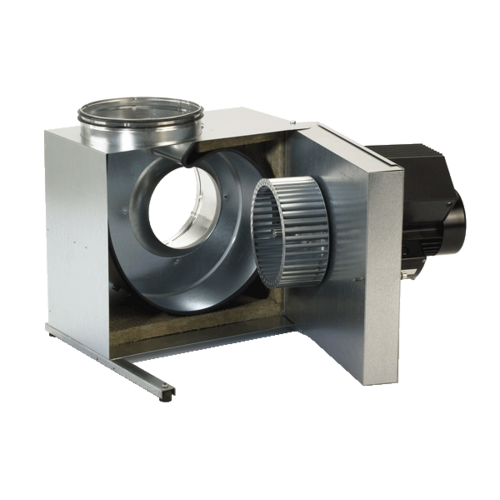

Boxventilator mit EC-Motor und vorwärtsgekrümmten Laufrad, maximale Luftleistung bis zu 5.080 m³/h.

Varianten anzeigen

CAD-Datei herunterladen

BESF

Boxventilatoren sind eine zuverlässige Lösung für Projekte, bei denen große Luftmengen benötigt werden und hohe externe Widerstände eine zusätzliche Herausforderung stellen.

Der BESF Boxventilator mit vorwärtsgekrümmten Laufrad eignet sich für vielfältige Anwendungen und ist für die Innenaufstellung vorgesehen.

Produktvorteile

Kompakte Bauweise
Minimaler Energieverbrauch
Niedrige Betriebskosten
Niedriger Geräuschpegel
Vorwärtsgekrümmtes Laufrad

Hauptmerkmale

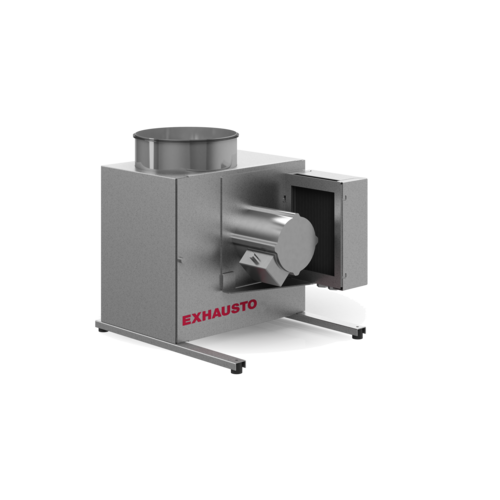

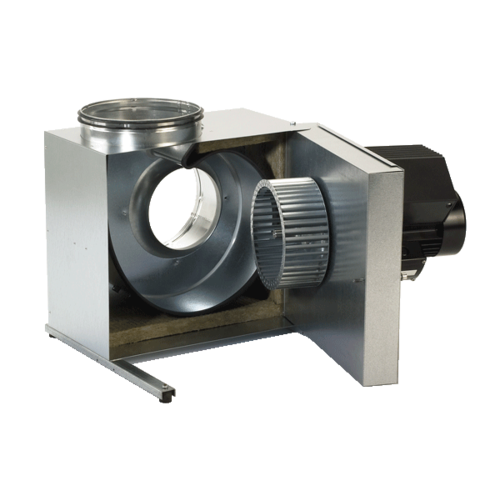

Boxventilator mit Gehäuse und Laufrad aus verzinktem Stahlblech sowie vorwärtsgekrümmten Laufrad aus Aluminium.

Der Ventilator verfügt über Montageschienen mit Gummischwingungsdämpfern, das Gehäuse ist mit 50 mm Isolierung gegen Schall und Kondensation ausgestattet.

Der BESB ist in 7 Größen erhältlich - BESF146, -160, -180, -200, -225, -250 und -280.

Alle BESF Boxventilatoren sind mit einem EC-Motor ausgestattet. Unter „Lufttechnische Daten“ erhalten Sie einen Überblick über die Leistungsbereiche der verschiedenen Größen.
Der BESB146 - BESF180 ist im Normalbetrieb für Ablufttemperaturen bis 60°C geeignet und bis zu 200°C für 60 Minuten in Brandfällen.
Der BESB200 - BESF280 ist im Normalbetrieb für Ablufttemperaturen bis 60°C geeignet und bis zu 300°C für 60 Minuten in Brandfällen.

Artikel	Max. Gesamtwirkungsgrad (A-D) (%)	Klasse des spezifischen Energieverbrauchs (durchschnittliches Klima)	Anforderungen an den Leistungsgrad	ECO-Leistungsgrad beim optimalen Betriebspunkt	EC-Motor	Drehzahl (U/min)	Stromversorgung	Überlastschutz	Motorleistung (kW)
BESF14641EC - BESF14641EC	41	D	49, N(2015)	64,7	Mit Motorcontroller (VSD)	1400	1x230 V	Eingebaute Thermosicherung	0,03
BESF16041EC - BESF16041EC	39,8	D	N, 49(2015)	59,9	Mit Motorcontroller (VSD)	1400	1x230 V	Eingebaute Thermosicherung	0,07
BESF16021EC2 - BESF16021EC2	50,3	D	49, N (2015)	65,1	Mit Motorcontroller (VSD)	2800	1x230 V	Integriert in die Motorsteuerung	0,75
BESF18041EC2 - BESF18041EC2	48,5	D	49, N (2015)	69,3	Mit Motorcontroller (VSD)	1440	1x230 V	Integriert in die Motorsteuerung	0,18
BESF20041EC2 - BESF20041EC2	48,6	D	49, N (2015)	67	Mit Motorcontroller (VSD)	1435	1x230 V	Integriert in die Motorsteuerung	0,37
BESF22541EC2 - BESF22541EC2	53,9	D	49, N (2015)	71,3	Mit Motorcontroller (VSD)	1420	1x230 V	Integriert in die Motorsteuerung	0,75
BESF25041EC2 - BESF25041EC2	53,5	D	49, N (2015)	69	Mit Motorcontroller (VSD)	1420	1x230 V	Integriert in die Motorsteuerung	1,1
BESF28043EC - BESF28043EC	58,5	D	49, N (2015)	73,2	Mit Motorcontroller (VSD)	1448	3x400 V	Integriert in die Motorsteuerung	2,2

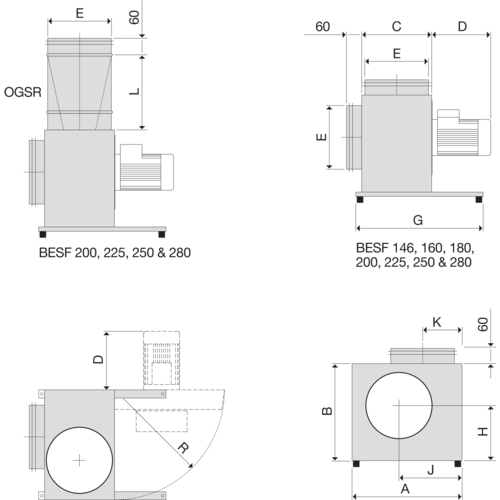

Artikel	A (mm)	B (mm)	C (mm)	G (mm)	E Ø (mm)	Gewicht (kg)
BESF14641EC - BESF14641EC	345	295	200	350	160	13
BESF16041EC - BESF16041EC	370	320	235	400	200	17
BESF16021EC2 - BESF16021EC2	370	320	235	400	200	22
BESF18041EC2 - BESF18041EC2	410	355	235	400	200	23
BESF20041EC2 - BESF20041EC2	440	380	280	500	250	23
BESF22541EC2 - BESF22541EC2	500	430	280	500	250	32
BESF25041EC2 - BESF25041EC2	550	470	360	650	315	32
BESF28043EC - BESF28043EC	600	515	360	650	315	65

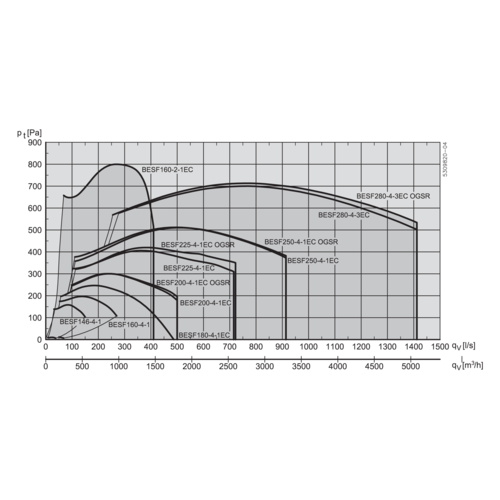

Artikel	Maximale Luftmenge (m³/h)
BESF14641EC - BESF14641EC	540
BESF16041EC - BESF16041EC	970
BESF16021EC2 - BESF16021EC2	1475
BESF18041EC2 - BESF18041EC2	1740
BESF20041EC2 - BESF20041EC2	1800
BESF22541EC2 - BESF22541EC2	2520
BESF25041EC2 - BESF25041EC2	3240
BESF28043EC - BESF28043EC	5080

Artikel

Lyddaten Tabelle

BESF14641EC - BESF14641EC

BESF16041EC - BESF16041EC

BESF16021EC2 - BESF16021EC2

Kw(dB)										KdB(A)
	I-IV	63	125	250	500	1K	2K	4K	8K	KWA	KpA
Lw1	I	5	5	3	-4	-9	-8	-11	-16
	II	9	8	4	-4	-10	-11	-14	-20
	III	8	8	3	-3	-7	-11	-14	-22
	IV	12	10	4	-4	-10	-13	-16	-23
Lw2	I	6	4	4	0	-2	-2	-9	-14	4
	II	9	7	5	0	-4	-3	-11	-15	4
	III	7	6	4	-1	-1	-7	-12	-18	3
	IV	10	8	4	-1	-2	-8	-13	-18	3
Lw3	I	-10	-8	-7	-9	-19	-19	-25	-28	-9	-22
	II	-9	-8	-7	-9	-26	-27	-27	-29	-10	-23
	III	-8	-7	-11	-9	-30	-33	-33	-35	-11	-24
	IV	-1	-4	-7	-7	-24	-26	-26	-27	-8	-22

BESF18041EC2 - BESF18041EC2

Kw(dB)										KdB(A)
	I-IV	63	125	250	500	1K	2K	4K	8K	KWA	KpA
Lw1	I	13	7	0	-6	-7	-9	-10	-13
	II	12	9	4	-4	-8	-12	-15	-23
	III	14	5	0	-5	-6	-9	-10	-15
	IV	14	10	4	-4	-10	-15	-20	-33
Lw2	I	11	8	3	-1	-1	-6	-9	-14	3
	II	13	9	6	0	-2	-9	-13	-20	3
	III	12	6	2	-1	-2	-8	-10	-15	3
	IV	14	10	5	0	-6	-12	-18	-30	2
Lw3	I	-15	-22	-22	-28	-28	-31	-36	-37	-23	-37
	II	-11	-17	-16	-22	-21	-22	-29	-31	-16	-30
	III	-13	-22	-21	-28	-31	-30	-35	-35	-24	-37
	IV	-9	-15	-17	-20	-23	-21	-26	-25	-15	-29

BESF20041EC2 - BESF20041EC2

BESF22541EC2 - BESF22541EC2

BESF25041EC2 - BESF25041EC2

BESF28043EC - BESF28043EC

Artikel	Spannungsversorgung (V)	Frequenz (Hz)	Maximale Stromaufnahme (A)	Motorleistung (kW)	ECO-Leistungsgrad bei optimalen Betriebspunkt
BESF14641EC - BESF14641EC	1x230	50	0,75	0,03	64,7
BESF16041EC - BESF16041EC	1x230	50	0,85	0,07	59,9
BESF16021EC2 - BESF16021EC2	1x230	50	3,8	0,75	59,9
BESF18041EC2 - BESF18041EC2	1x230	50	1,4	0,18	69,2
BESF20041EC2 - BESF20041EC2	1x230	50	2,6	0,37	66,4
BESF22541EC2 - BESF22541EC2	1x230	50	5	0,75	69,1
BESF25041EC2 - BESF25041EC2	1x230	50	8,5	1,1	68
BESF28043EC - BESF28043EC	3x400	50	5,3	2,2	71

Klasse des spezifischen Energieverbrauchs (durchschnittliches Klima)
D

BESF Boxventilatoren sind aus Aluzink AZ185 Klasse C4 gem. EN/ISO12944-2 hergestellt und mit 30 mm Mineralwolle schall- und kondensationsisoliert.

BESF ist standardmäßig für eine Medientemperatur von bis zu 60°C geeignet.

In Brandfällen:

BESF146-180 ist standardmäßig für eine Temperatur von bis zu 200°C für 60 Minuten geeignet,

BESF200-280 ist standardmäßig für eine Temperatur von bis zu 300°C für 60 Minuten verarbeiten.

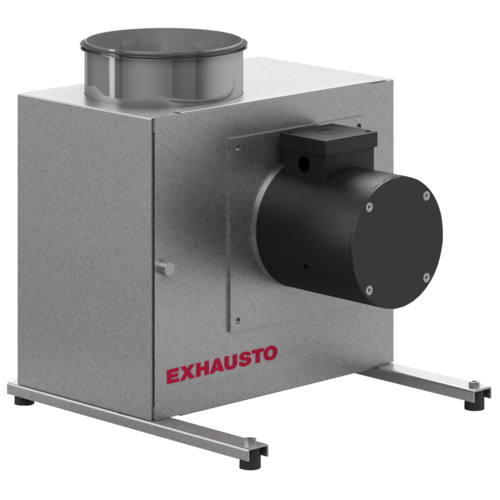

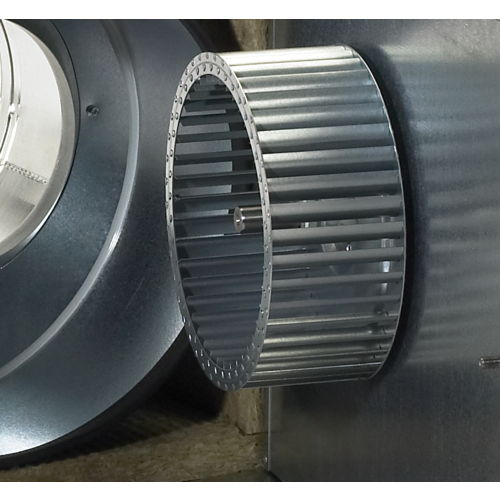

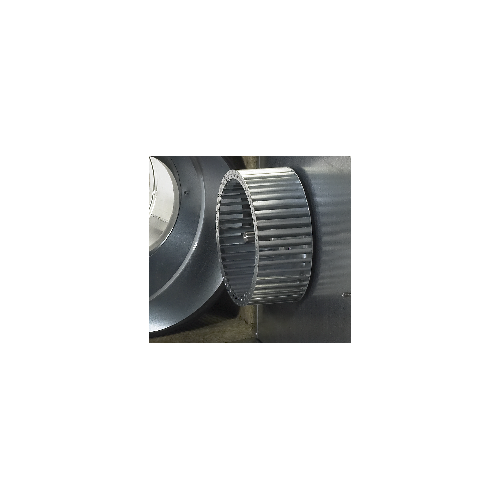

Das Laufrad ist vorwärtsgekrümmt, somit kann der Boxventilator trotz seiner kompakten Größe einen hohen Druck aufbauen.

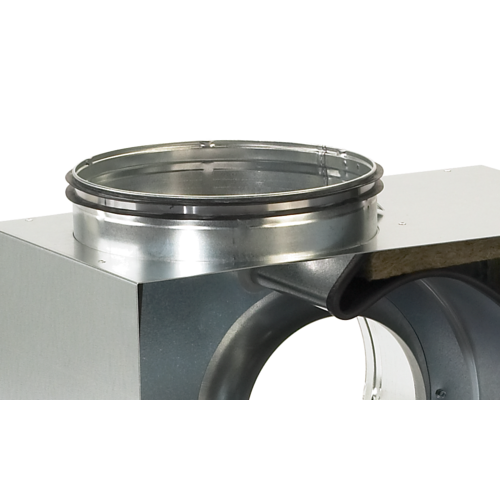

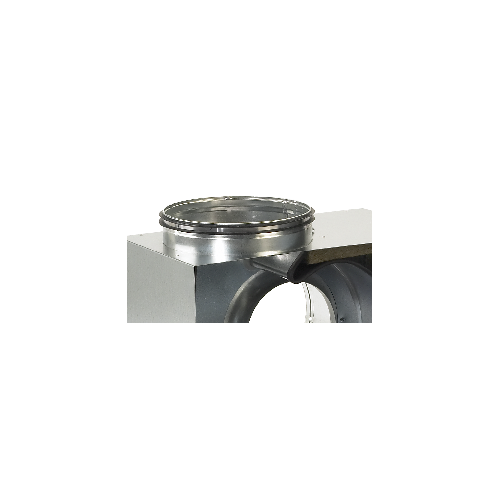

Die Anschlussstutzen sind mit Gummidichtungen für eine leichtere Montage der Kanäle versehen.

Zur Reduzierung von Geräuschen und Vibrationen ist der Boxventilator serienmäßig mit leistungsfähigen Schwingungsdämpfern ausgerüstet, die auf Montageschienen montiert sind.

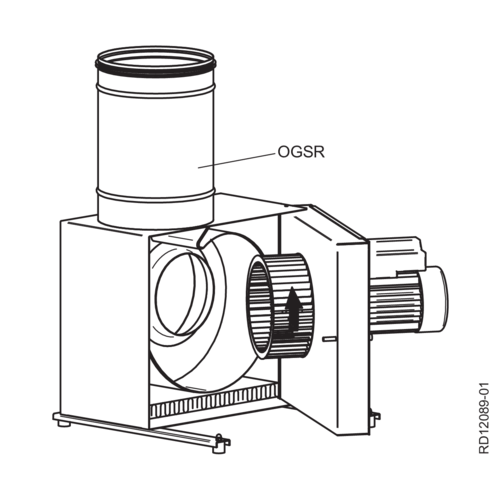

Um den Druckverlust beim Anschluss an das Kanalsystem zu minimieren, empfehlen wir die Verwendung eines OGSR-Übergangsstücks (Zubehör).

OGSR ist ein speziell entwickeltes rundes Übergangsstück mit integrierten Leitplatten, das für BESF200, 225, 250 und 280 erhältlich ist und eine maximale Kapazität und Effizienz gewährleistet.

OGSR ist nicht für BESF146-180 erhältlich.

BESF-Boxventilatoren haben den Motor direkt mit dem Ventilatorrad verbunden.

BESF-Boxventilatoren sind mit EC-Motoren ausgestattet.

Die Motoren sind in der Schutzklasse IP54 ausgeführt und alle Materialien sind mindestens Klasse F (155 °C). Alle Motortypen verfügen über einen integrierten Überstromschutz.

Der Boxventilator lässt sich in verschiedenen Positionen montieren. Er darf jedoch nicht mit hängendem Motor montiert werden.

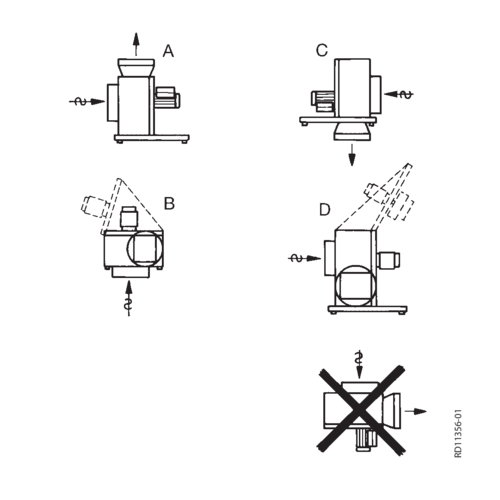

Standardmontage: Abbildung A
Alternative Montagemöglichkeiten: Abbildung B/C/D

Bei der Montage ist darauf zu achten, dass genügend Platz zum Öffnen der Wartungstür vorhanden ist und das die Schrauben in der Tür zugänglich sind. Ferner ist zu berücksichtigen, dass genügend Platz zum Isolieren der Rohrleitung vorhanden ist.

Bei Montageart B mit der Tür nach oben sind Spezialbeschläge für die Tür erforderlich (Zubehör). Der Boxventilator ist nicht mit der Unterlage zu verschrauben. Die Unterlage muss stets schwingungsfrei und stabil sein, damit weder Schwingungen übertragen werden noch Abwärtsbiegung der Unterlage vorkommen können.

Produkte und Zubehörartikel

BESF14641EC

BESF14641EC

Jetzt auslegen
Zubehör
