Lüftung für Sporthallen und Sanitärbereiche

Funktionsweise

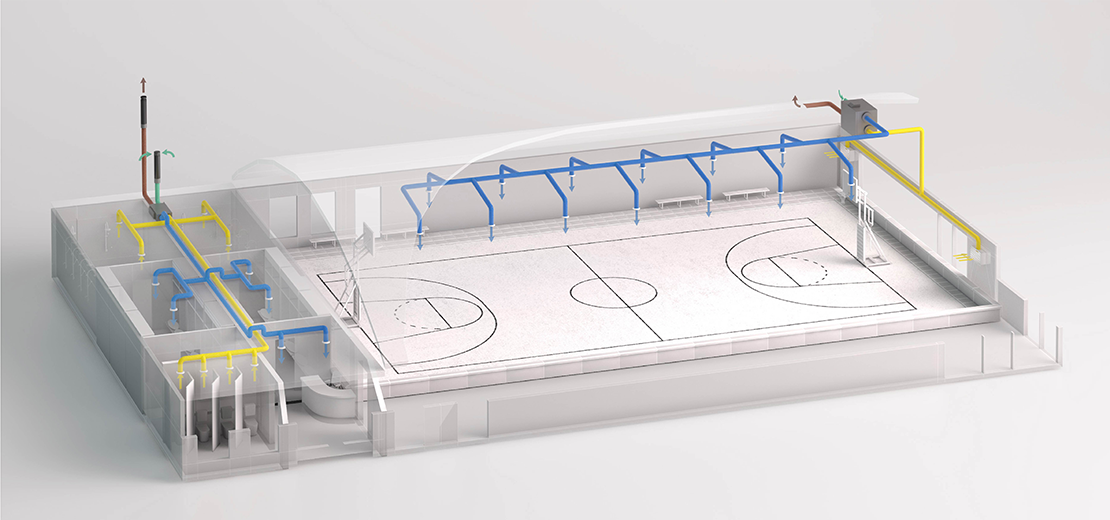

Turnhalle

Ein Lüftungsgerät mit Rotationswärmetauscher belüftet die Turnhalle. Durch den Rotationswärmetauscher kann neben der Wärmerückgewinnung auch ein Teil der Luftfeuchtigkeit zurückgewonnen werden.
Durch die integrierte Regelung kann eine bedarfsabhängige Bereitstellung der Luftmenge erfolgen. Dabei wird über sensorgesteuerte, variable Volumenstromregler (VAV-Regler) ausschließlich die tatsächlich benötigte Luftmenge zugeführt. Dies senkt den Energieverbrauch und verbessert zugleich das Raumklima. Optional kann die Anlage zudem mit einer Umluftfunktion betrieben werden, um ein schnelleres Aufheizen vor der eigentlichen Nutzung der Räumlichkeit zu bewirken.

Sanitärbereiche

Ein weiteres zentrales Lüftungsgerät be- und entlüftet den Sanitärbereich. Um eine Geruchsübertragung zu vermeiden, wird hier ein Gerät mit einem Gegenstromwärmetauscher eingesetzt.

Die Regelung kann über ein Wochenprogramm für die notwendigen Belüftungszeiten erfolgen. Über Präsenzmelder ist es auch möglich die Lüftungsanlage bedarfsabhängig zwischen Grund- und Bedarfslüftung zu steuern.

Systemvorteile

Optimale Bedingungen beim Sport

Durch das Lüftungssystem und die bedarfsgeführte Regelung stehen optimale Bedingungen beim Sport zur Verfügung.

Schimmelvermeidung in den Duschräumen

Durch die Lüftungsanlage erfolgt in den Duschräumen ein Luftwechsel, der nachweislich dazu beiträgt, dass die Schimmelbildung vermindert wird.

Nachtkühlung im Sommer

Mit dem Lüftungssystem kann eine Nachtkühlung realisiert werden. Hierzu wird die kühlere Luft in der Nacht über einen Bypass am Wärmeüberträger vorbeigeführt.

Für das System mögliche, passende Geräte und Komponenten

VEX4000 - Modulares Lüftungsgerät mit Rotationswärmetauscher

Hier handelt es sich um ein modulares Lüftungsgerät, dessen Aufbau sich durch einzeln zusammensetzbare Module auszeichnet. Diese Module haben immer eine feste Höhe und Tiefe, so dass das Gerät lediglich in der Länge variiert. Zudem ist diese Geräteserie mit einem Rotationswärmetauscher ausgestattet. Der Vorteil ist, dass neben der Wärmerückgewinnung auch ein Teil der Luftfeuchtigkeit zurückgewonnen werden kann. Es stehen auch weitere Wärmeüberträger zur Verfügung, ebenso eine integrierte reversible Wärmepumpe zur Temperierung der Zuluft.

Zur Produktseite

VEX200 - Kompaktgerät mit Rotationswärmetauscher

Die VEX200-Serie ist ein flexibles Kompaktlüftungsgerät mit Rotationswärmetauscher – wahlweise mit Enthalpie- oder Sorptionsrotor zur Rückgewinnung von Wärme und Feuchtigkeit. Sie eignet sich für die Innen- oder Außenaufstellung und überzeugt durch einen hohen energetischen Wirkungsgrad, niedrigen Geräuschpegel und eine flexible Stutzenanordnung (seitlich, oben oder unten). Verfügbar in fünf Gerätegrößen für ErP-Luftmengen von 370 bis 12.615 m³/h.

Zur Produktseite

CX3000 - Deckengerät mit Gegenstromwärmetauscher

Das Deckenlüftungsgerät CX3000 zeichnet sich durch eine kompakte Bauweise aus und ermöglicht mit seinen seitlichen Anschlüssen eine platzsparende Installation in der Zwischendecke oder unter einer Decke in Technikräumen. Dies wird häufig genutzt, wenn keine Aufstellfläche für ein Standgerät gegebenen ist. Erhältlich sind sechs Gerätegrößen mit ErP-Luftvolumen von 55 m³/h bis zu 3.280 m³/h.

Zur Produktseite

VEX300T - Kompaktgerät mit Gegenstromwärmetauscher

Das VEX300T ist ein besonders kompaktes Standgerät mit integriertem Gegenstromwärmetauscher – ideal für Anwendungen mit beengten Platzverhältnissen. Alle Luftanschlüsse sind nach oben oder vorne geführt, wodurch das Gerät flexibel platzierbar ist. Dank integrierter Heiz- oder Kühlregister, hoher Temperaturwirkungsgrade und einfacher Wartung von vorne eignet sich die Serie ideal für energieeffiziente Lüftungslösungen in Büro-, Bildungs- oder Gewerbebauten. Verfügbar in fünf Gerätegrößen von 80 bis 3.675 m³/h gemäß ErP.

Zur Produktseite

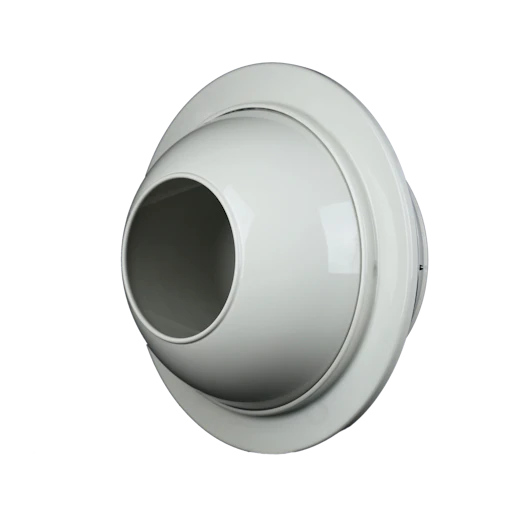

AR 190 - Weitwurfdüsen

Hierbei handelt es sich um Luftdurchlässe, die nur für die Einströmung der Zuluft geeignet sind. Zudem zeichnen sie sich durch ihre weitreichende Lufteinströmung in den Raum aus. Sie sind für die Wand-, Decken- und Rohrmontage konzipiert.

Zur Produktseite

THAV/THFV-Dachhauben für Fortluftauslass und Frischlufteinlass

Dachhauben mit horizontaler Außenluftansaugung und vertikalem Fortluftausblas, die für das Flachdach oder Schrägdach geeignet sind. Erhältlich in verschiedenen Größen und Farben, bieten sie modernes Design, einfache Montage und geräuscharme Konstruktion.

Zur Produktübersicht

THAV/THFV-Dachhauben für Fortluftauslass und Frischlufteinlass

EX VAV-Regler rund

Der EX VAV-Regler rund ist ein variabler Volumenstromregler zur präzisen und bedarfsgeführten Luftmengenregelung. Verfügbar in Größen von Ø 100 bis Ø 400 mm und wahlweise auch in isolierter Ausführung. Ideal für den Einsatz in Schulen, Hotels oder Bürogebäuden – überall dort, wo Energieeffizienz und ein gesundes Raumklima gefragt sind. VDI 6022-zertifiziert für höchste Hygieneanforderungen.

Zur Produktseite

EX VAV-Regler rechteckig

Der EX VAV-Regler rechteckig ist ein variabler Volumenstromregler für den energieeffizienten Einsatz in raumlufttechnischen Anlagen. Er eignet sich ideal für Bürogebäude, Schulen und Hotels mit wechselnder Raumauslastung. Die Serie ist in zahlreichen Ausführungsgrößen verfügbar – auch als isolierte Variante – und gemäß VDI 6022 für den hygienisch einwandfreien Betrieb zertifiziert. Sie ermöglicht bedarfsgerechte Luftverteilung bei gleichzeitigem Komfort und Energieeinsparung.

Zur Produktseite
