Zentrales Lüftungssystem für Bildungseinrichtungen

... die optimale Lösung für das gesamte Gebäude.



Lüftungslösung-Bildungseinrichtung-zentral

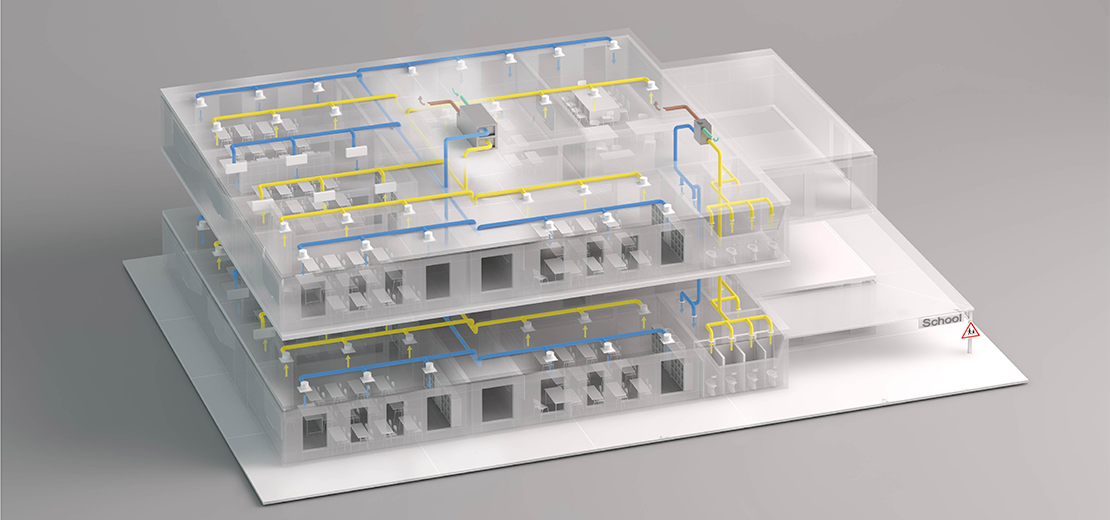

Funktionsweise

Klassenräume

Ein Lüftungsgerät, meist mit Rotationswärmetauscher, versorgt alle Klassenräume im Gebäude. Das Lüftungsgerät ist in einem zentralen Technikraum oder auf dem Dach platziert.
Durch den Rotationswärmetauscher kann neben der Wärmerückgewinnung auch ein Teil der Luftfeuchtigkeit zurückgewonnen werden.

Die Klassenräume werden z. B. über Deckenluftdurchlässe be- und entlüftet. Durch die kanalgeführte Einbringung der Zuluft ist somit ein hohes Maß an Lüftungseffektivität gewährleistet. Die Volumenstromregelung der einzelnen Klassenräume kann auf unterschiedliche Art und Weise erfolgen. Die regelungstechnisch einfachste Art ist ein konstanter Volumenstrom über die komplette Nutzungsdauer.
Eine wesentlich effizientere Lösung ist die bedarfsabhängige Regelung jedes Klassenraumes. Dabei wird über sensorgesteuerte, variable Volumenstromregler (VAV-Regler) ausschließlich die tatsächlich benötigte Luftmenge zugeführt. Dies senkt den Energieverbrauch und verbessert zugleich das Raumklima.

Sanitär

Ein weiteres zentrales Lüftungsgerät be- und entlüftet den Sanitärbereich. Um eine Geruchsübertragung zu vermeiden, wird hier ein Gerät mit einem Gegenstromwärmetauscher eingesetzt.

Die Regelung kann über ein Wochenprogramm für die notwendigen Belüftungszeiten erfolgen. Über Präsenzmelder ist es auch möglich die Lüftungsanlage bedarfsabhängig zwischen Grund- und Bedarfslüftung zu steuern.

Systemvorteile

Icon welches ein Haus und ein durchgestrichenen Luftdurchlass zeigt

Keine Außen- und Fortluft­öffnungen bei Außenaufstellung

Keine Außen- und Fortluft­öffnungen in der Fassade bei Außenaufstellung des Gerätes.

Schneeflocke Icon symbolisiert Sommernachtkühlung

Nachtkühlung im Sommer

Mit dem Lüftungssystem kann eine Nachtkühlung realisiert werden. Hierzu wird die kühlere Luft in der Nacht über einen Bypass am Wärmeüberträger vorbeigeführt.

Icon mit Werkzeugen symbolisiert einfach Wartung

Zentrale Wartung

Die Wartung erfolgt an einem zentralen Ort, ohne in die einzelnen Büro- und Besprechungsräume zu müssen.

Für das System mögliche, passende Geräte und Komponenten

  • 01
    VEX200 - Kompaktgerät mit Rotationswärmetauscher

    VEX200 - Kompaktgerät mit Rotationswärmetauscher

    Die VEX200-Serie ist ein flexibles Kompaktlüftungsgerät mit Rotationswärmetauscher – wahlweise mit Enthalpie- oder Sorptionsrotor zur Rückgewinnung von Wärme und Feuchtigkeit. Sie eignet sich für die Innen- oder Außenaufstellung und überzeugt durch einen hohen energetischen Wirkungsgrad, niedrigen Geräuschpegel und eine flexible Stutzenanordnung (seitlich, oben oder unten). Verfügbar in fünf Gerätegrößen für ErP-Luftmengen von 370 bis 12.615 m³/h.
    Zur Produktseite
    VEX200 product
  • 02
    VEX4000 - Modulares Lüftungsgerät mit Rotationswärmetauscher

    VEX4000 - Modulares Lüftungsgerät mit Rotationswärmetauscher

    Hier handelt es sich um ein modulares Lüftungsgerät, dessen Aufbau sich durch einzeln zusammensetzbare Module auszeichnet. Diese Module haben immer eine feste Höhe und Tiefe, so dass das Gerät lediglich in der Länge variiert. Zudem ist diese Geräteserie mit einem Rotationswärmetauscher ausgestattet. Der Vorteil ist, dass neben der Wärmerückgewinnung auch ein Teil der Luftfeuchtigkeit zurückgewonnen werden kann. Es stehen auch weitere Wärmeüberträger zur Verfügung, ebenso eine integrierte reversible Wärmepumpe zur Temperierung der Zuluft.
    Zur Produktseite
    RD13688-VEX4000-300x300
  • 03
    VEX100CF - Kompaktgerät mit Gegenstromwärmetauscher

    VEX100CF - Kompaktgerät mit Gegenstromwärmetauscher

    Die VEX100CF-Serie vereint hohe Energieeffizienz mit kompakter Bauweise. Dank integrierter Komponenten, fest definierter Baugrößen und der Möglichkeit zur horizontalen oder vertikalen Aufstellung ist sie flexibel einsetzbar – auch bei beengten Platzverhältnissen. Der Gegenstromwärmetauscher sorgt für einen hohen Wärmerückgewinnungsgrad und verhindert die Geruchsübertragung aus stark belasteten Abluftzonen wie z. B. Küchen/Sanitärräumen. Verfügbar in vier Gerätegrößen für ErP-Luftmengen von 396 bis 5.930 m³/h.
    Zur Produktseite
    VEX170CF_produkt
  • 04
    VEX300H - Kompaktgerät mit Gegenstromwärmetauscher

    VEX300H - Kompaktgerät mit Gegenstromwärmetauscher

    Die VEX300H-Serie ist ein leistungsstarkes Kompaktlüftungsgerät für die horizontale Aufstellung – verfügbar in drei Gerätegrößen für Luftmengen von 700 bis 7.800 m³/h. Der integrierte Gegenstromwärmetauscher sorgt für hohe Energieeffizienz und verhindert zuverlässig Geruchsübertragung, z. B. aus Küchen-/ Sanitärbereichen. Die Serie ist für den Innen- und Außeneinsatz geeignet und bietet flexible Anschlussmöglichkeiten sowie externe Heizregisteroptionen. Wahlweise als Links- oder Rechtsausführung verfügbar.
    Zur Produktseite
    VEX300H product image
  • 05
    TWISTED® - Design-Dralldurchlass-Serie

    TWISTED® - Design-Dralldurchlass-Serie

    Die TWISTED®-Design-Dralldurchlass-Serie ermöglicht durch ihre Bauart und die damit verbundene Luftverwirbelung eine schnellere Vermischung der Zuluft mit der Raumluft.
    Zur Produktübersicht
  • 06
    LINED® - Schlitzdurchlass-Serie

    LINED® - Schlitzdurchlass-Serie

    Mit der LINED®-Schlitzdurchlass-Serie sorgen Sie für eine weit in den Raum reichende Einströmung der Zuluft. Diese Form der Luftführung verhindert Temperaturunterschiede in der Raumluftverteilung.
    Zur Produktübersicht
    LINED Schlitzdurchlass Serie
  • 07
    EX VAV-Regler rund

    EX VAV-Regler rund

    Der EX VAV-Regler rund ist ein variabler Volumenstromregler zur präzisen und bedarfsgeführten Luftmengenregelung. Verfügbar in Größen von Ø 100 bis Ø 400 mm und wahlweise auch in isolierter Ausführung. Ideal für den Einsatz in Schulen, Hotels oder Bürogebäuden – überall dort, wo Energieeffizienz und ein gesundes Raumklima gefragt sind. VDI 6022-zertifiziert für höchste Hygieneanforderungen.
    Zur Produktseite
  • 08
    EX VAV-Regler rechteckig

    EX VAV-Regler rechteckig

    Der EX VAV-Regler rechteckig ist ein variabler Volumenstromregler für den energieeffizienten Einsatz in raumlufttechnischen Anlagen. Er eignet sich ideal für Bürogebäude, Schulen und Hotels mit wechselnder Raumauslastung. Die Serie ist in zahlreichen Ausführungsgrößen verfügbar – auch als isolierte Variante – und gemäß VDI 6022 für den hygienisch einwandfreien Betrieb zertifiziert. Sie ermöglicht bedarfsgerechte Luftverteilung bei gleichzeitigem Komfort und Energieeinsparung.
    Zur Produktseite
    Variable Volumenstromregler rechteckig
